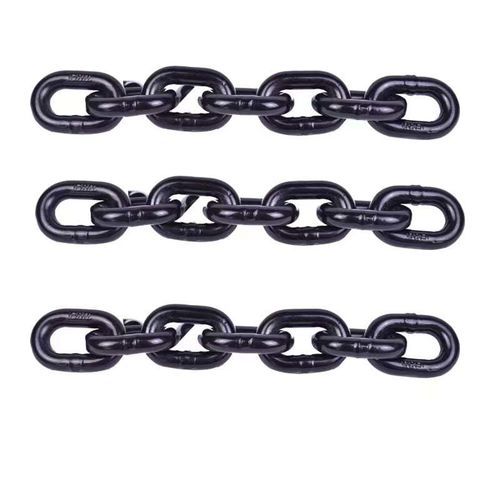

Chaîne d'ancre Grade 43

en aciergalvaniséeen acier galvanisé à chaud

Introduction
La chaîne soudée en acier Grade 43 fournie sur tambour plein est une chaîne industrielle de résistance moyenne, fabriquée en acier de construction faible en carbone et protégée par galvanisation à chaud. Le conditionnement en tambour plein permet une distribution en grand volume, réduit la fréquence de manutention et améliore la logistique pour les distributeurs et utilisateurs industriels.

Composition matérielle et comportement métallurgique
Fabriquée en acier de construction faiblement allié (ex. Q235B) avec une microstructure ferrite + pearlite assurant ductilité et résistance à la rupture fragile. Le contrôle des éléments indésirables (phosphore, soufre) préserve la ténacité et la qualité des soudures. Aucun élément d’alliage (Cr, Ni, Mo) n’est ajouté, conforme aux spécifications Grade 43.

Processus de galvanisation à chaud et protection contre la corrosion
La chaîne est immergée dans du zinc en fusion (~450°C) formant des couches d’alliage zinc‑fer qui assurent protection cathodique et barrière. L’épaisseur de revêtement typique varie de 70 à 100 μm selon la taille, offrant une protection prolongée en milieu marin, agricole et en extérieur. La couche de zinc augmente également la dureté superficielle et la résistance à l’usure.

Propriétés mécaniques et comportement en charge
Les caractéristiques mécaniques respectent ASTM A391 et les exigences NACM pour Grade 43. La résistance minimale à la rupture, la charge d’épreuve et l’allongement sont contrôlés et vérifiés. Les facteurs de sécurité usuels se situent entre 3:1 et 4:1 pour des usages généraux. L’allongement visible avant rupture réduit le risque de rupture fragile brutale sous charges dynamiques.

Système d’emballage en tambour plein
Le tambour plein permet un stockage compact limitant l’emmêlement et les dommages pendant le transport, protège le revêtement galvanisé et est optimisé pour la manutention par chariot élévateur et le débit automatique, réduisant la manutention manuelle.

Applications typiques

• Arrimage de marchandises et retenue de charges pour le transport
• Systèmes d’ancrage et d’amarrage marins nécessitant résistance à la corrosion
• Fixation d’équipements agricoles et usages en exploitation agricole
• Serrage général et maintien temporaire sur chantiers de construction et d’infrastructures

Normes
Fabriquée et testée selon des normes reconnues : ASTM A391 (Grade 43), spécifications NACM pour chaînes soudées, ISO 3077 (dimensions et tolérances), ISO 1461 (galvanisation à chaud) et ASME B30.9 (sécurité des élingues). Remarque : les chaînes Grade 43 ne sont pas destinées à la levée en charge suspendue conformément à ASME B30.9.

Procédures de test et d’inspection
Le contrôle qualité comprend des essais de charge d’épreuve à 100% en production, des essais de rupture par échantillonnage, la mesure d’épaisseur de revêtement selon ISO 1461, inspection visuelle et essais non destructifs pour détecter défauts de surface ou de soudure. Les certificats d’inspection détaillent composition chimique, propriétés mécaniques et spécifications du revêtement.

Spécifications techniques
Taille nominale (in) | Pas (mm) | Largeur intérieure (mm) | Diamètre du fil (mm) | Poids (kg/100m) | Charge de service (kg) | Charge d’épreuve (kN) | Résistance à la rupture (kN) | Épaisseur de revêtement (μm)
1/4 | 19.0 | 8.5 | 6.3 | 90 | 1180 | 23.1 | 46.2 | 70–85
5/16 | 22.0 | 10.5 | 7.9 | 140 | 1900 | 37.2 | 74.4 | 75–90
3/8 | 26.0 | 12.0 | 9.5 | 190 | 2650 | 52.0 | 104.0 | 80–95
1/2 | 32.0 | 15.0 | 12.7 | 330 | 4500 | 88.2 | 176.4 | 85–100

Précision dimensionnelle et contrôle des tolérances
Toutes les dimensions (pas, géométrie des maillons et tolérances) sont contrôlées selon ISO 3077 pour garantir une répartition uniforme des charges et éviter des concentrations locales de contrainte.

Calcul des charges et facteurs de sécurité
Les charges de service sont dérivées de la résistance minimale à la rupture divisée par les facteurs de sécurité industrie (conformément aux pratiques ASTM/NACM). Les essais d’épreuve et de rupture vérifient l’intégrité de fabrication pour les calculs de sécurité.

Certification et assurance qualité
Le produit est livré avec certificats d’inspection assurant traçabilité complète du matériau brut au produit fini, incluant analyse chimique, essais mécaniques et mesures du revêtement.
