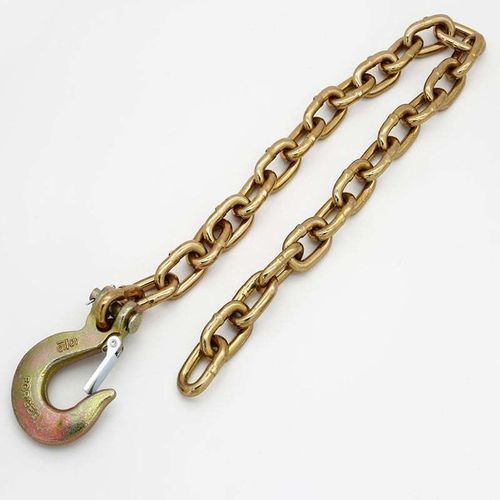

Chaîne d'ancre Grade 70

de remorquageen acierà usage industriel

Présentation du produit
La chaîne d'arrimage Grade 70 est une chaîne de transport traitée thermiquement et à haute résistance, conçue pour l'arrimage, le remorquage et les applications de serrage dans l'agriculture, la construction, le transport routier, l'industrie et la sylviculture. Par rapport à la High Test Chain (Grade 43), la Grade 70 offre généralement environ 20 % de charge de travail admissible en plus. Cette chaîne est épreuve 100% mais n'est PAS destinée au levage en charge suspendue.

Paramètres (détaillés par taille)
Taille : 3 mm; D : 0.5 mm; Longueur intérieure A : 26 mm (±1.2); Largeur extérieure B : 12 mm (±0.6); Charge de service : 55 KG; Charge d'essai : 1050 N; Charge de rupture : 3200 N; Poids par m : 0.15 KG
Taille : 4 mm; D : 0.5 mm; Longueur intérieure A : 32 mm (±1.5); Largeur extérieure B : 16 mm (±0.8); Charge de service : 100 KG; Charge d'essai : 2000 N; Charge de rupture : 6000 N; Poids par m : 0.27 KG
Taille : 5 mm; D : 0.5 mm; Longueur intérieure A : 35 mm (±1.8); Largeur extérieure B : 20 mm (±1.0); Charge de service : 160 KG; Charge d'essai : 3150 N; Charge de rupture : 10000 N; Poids par m : 0.43 KG
Taille : 6 mm; D : 0.5 mm; Longueur intérieure A : 42 mm (±2.0); Largeur extérieure B : 24 mm (±1.2); Charge de service : 224 KG; Charge d'essai : 4500 N; Charge de rupture : 14000 N; Poids par m : 0.63 KG
Taille : 7 mm; D : 0.5 mm; Longueur intérieure A : 49 mm (±2.5); Largeur extérieure B : 28 mm (±1.4); Charge de service : 300 KG; Charge d'essai : 6000 N; Charge de rupture : 18000 N; Poids par m : 0.86 KG
Taille : 8 mm; D : 0.5 mm; Longueur intérieure A : 52 mm (±2.5); Largeur extérieure B : 32 mm (±1.6); Charge de service : 400 KG; Charge d'essai : 8000 N; Charge de rupture : 25000 N; Poids par m : 1.1 KG
Taille : 9 mm; D : 0.5 mm; Longueur intérieure A : 59 mm (±3.0); Largeur extérieure B : 36 mm (±1.8); Charge de service : 530 KG; Charge d'essai : 10500 N; Charge de rupture : 32000 N; Poids par m : 1.41 KG
Taille : 10 mm; D : 1 mm; Longueur intérieure A : 65 mm (±3.2); Largeur extérieure B : 40 mm (±2.0); Charge de service : 630 KG; Charge d'essai : 12500 N; Charge de rupture : 40000 N; Poids par m : 1.75 KG
Taille : 11 mm; D : 1 mm; Longueur intérieure A : 72 mm (±3.4); Largeur extérieure B : 44 mm (±2.0); Charge de service : 790 KG; Charge d'essai : 15800 N; Charge de rupture : 47500 N; Poids par m : 2.11 KG
Taille : 12 mm; D : 1 mm; Longueur intérieure A : 78 mm (±3.6); Largeur extérieure B : 48 mm (±2.3); Charge de service : 940 KG; Charge d'essai : 18800 N; Charge de rupture : 56500 N; Poids par m : 2.55 KG
Taille : 13 mm; D : 1 mm; Longueur intérieure A : 82 mm (±4.0); Largeur extérieure B : 52 mm (±2.5); Charge de service : 1000 KG; Charge d'essai : 21200 N; Charge de rupture : 63000 N; Poids par m : 2.95 KG
Taille : 16 mm; D : 1 mm; Longueur intérieure A : 100 mm (±5.0); Largeur extérieure B : 64 mm (±3.2); Charge de service : 1600 KG; Charge d'essai : 33000 N; Charge de rupture : 100000 N; Poids par m : 4.45 KG
Taille : 18 mm; D : 1 mm; Longueur intérieure A : 113 mm (±5.2); Largeur extérieure B : 70 mm (±3.2); Charge de service : 2120 KG; Charge d'essai : 42300 N; Charge de rupture : 127000 N; Poids par m : 5.65 KG
Taille : 19 mm; D : 1 mm; Longueur intérieure A : 119 mm (±5.6); Largeur extérieure B : 72 mm (±3.4); Charge de service : 2370 KG; Charge d'essai : 47300 N; Charge de rupture : 142000 N; Poids par m : 6.25 KG
Taille : 20 mm; D : 1 mm; Longueur intérieure A : 120 mm (±6.0); Largeur extérieure B : 75 mm (±3.8); Charge de service : 2500 KG; Charge d'essai : 50000 N; Charge de rupture : 160000 N; Poids par m : 7.0 KG
Taille : 22 mm; D : 1 mm; Longueur intérieure A : 127 mm (±6.0); Largeur extérieure B : 82 mm (±4.0); Charge de service : 3170 KG; Charge d'essai : 63300 N; Charge de rupture : 190000 N; Poids par m : 8.55 KG
Taille : 25 mm; D : 1 mm; Longueur intérieure A : 140 mm (±6.6); Largeur extérieure B : 88 mm (±4.2); Charge de service : 4090 KG; Charge d'essai : 81700 N; Charge de rupture : 245000 N; Poids par m : 10.9 KG
Taille : 28 mm; D : 1 mm; Longueur intérieure A : 152 mm (±7.0); Largeur extérieure B : 96 mm (±4.7); Charge de service : 6000 KG; Charge d'essai : 120000 N; Charge de rupture : 300000 N; Poids par m : 13.9 KG
Taille : 32 mm; D : 1 mm; Longueur intérieure A : 171 mm (±7.8); Largeur extérieure B : 108 mm (±5.2); Charge de service : 8000 KG; Charge d'essai : 160000 N; Charge de rupture : 400000 N; Poids par m : 18.2 KG

Normes & emballage
Standard : Grade 70 Anchor Chain
MOQ : 100 mètres
Emballage : carton + palette en acier
Toutes les chaînes Grade 70 sont épreuve 100 %. Certificats disponibles sur demande.

Produits associés
Harbor Freight Grade 70 Chain
G70 Tow Chain
Grade 70 Binder Chain (USA) Assembly
Ratchet Type Load Binder - G70

Caractéristiques techniques

• Marque : TOPONE Chain
• Nom commercial : Grade 70 Anchor Chain
• Applications : transport/arrimage ; chaîne de remorquage et de serrage pour agriculture, construction, industrie, transport routier, sylviculture
• Non destinée au levage en charge suspendue
• Épreuve : 100 % (certificats disponibles)
• Tailles nominales disponibles : 3 mm à 32 mm
• Gamme de charges de service : env. 55 KG (3 mm) à 8000 KG (32 mm)
• Poids par mètre : 0.15 KG (3 mm) à 18.2 KG (32 mm)
• MOQ : 100 mètres
• Emballage : carton + palette en acier
