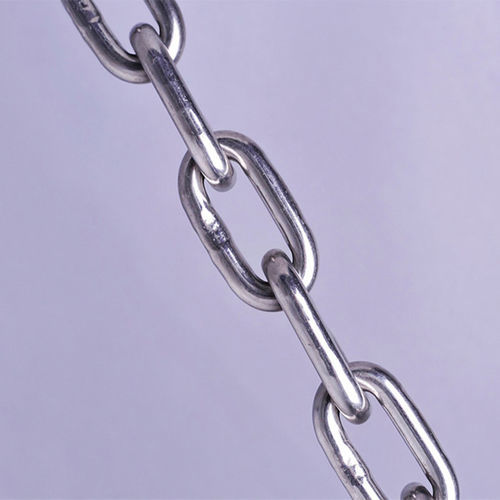

Chaîne de remorquage ASTM Grade 43

en acier au carboneen acier polien acier galvanisé à chaud

Vue d'ensemble
Chaîne ASTM Grade 43 High Test pour applications industrielles et utilitaires générales. Finitions disponibles : polie, galvanisée à chaud et peinte au zinc. Versions long link (NACM) et short link (ASTM 80) proposées avec les mêmes valeurs de résistance.

Introduction
Fabriquée en acier faiblement allié (bas carbone), la chaîne ASTM Grade 43 High Test est destinée aux usages agricoles, forestiers, de remorquage, de manœuvre et industriels. Les chaînes long link (NACM) offrent une longueur interne plus importante pour réduire le poids et le coût tout en conservant les mêmes limites de charge que les short link (ASTM 80). Les limites de charge, essais et efforts de rupture minimaux sont spécifiés par taille nominale.

Tableau des tailles nominales
Taille nominale | Diamètre matière (mm) | Diamètre matière (in) | LCC (lbs) | Essai (lbs) | Rupture min (lbs) | Longueur interne (mm) | Largeur interne (mm)
1/4" | 7.0 | 0.276 | 2,600 | 3,900 | 7,800 | 31.5 | 9.8
5/16" | 8.7 | 0.343 | 3,900 | 5,850 | 11,700 | 32.8 | 11.2
3/8" | 10.3 | 0.406 | 5,400 | 8,100 | 16,200 | 35.0 | 14.0
1/2" | 13.5 | 0.531 | 9,200 | 13,800 | 27,600 | 45.5 | 18.2
3/4" | 20.0 | 0.787 | 20,200 | 30,300 | 60,600 | 70.0 | 25.0

Paramètres (Tailles / Dimensions / Charges / Poids au m)
Taille (mm) | D (mm) | Longueur interne A (mm) | Largeur extérieure B (mm) | Charge de travail (kg) | Charge d'essai (N) | Charge de rupture (N) | Poids par m (kg)
3 | 0.5 | 26 | 12 | 55 | 1050 | 3200 | 0.15
5 | 0.5 | 35 | 20 | 160 | 3150 | 10000 | 0.43
8 | 0.5 | 52 | 32 | 400 | 8000 | 25000 | 1.10
12 | 1.0 | 78 | 48 | 940 | 18800 | 56500 | 2.55
20 | 1.0 | 120 | 75 | 2500 | 50000 | 160000 | 7.00

Normes et emballage
Normes : ASTM Grade 43, ASTM 80 (short link), NACM (option long link). MOQ : 100 mètres. Emballage : carton + palette acier pour commandes en vrac.

Remarques sur types et finitions

• Matériau : acier bas carbone.
• Finitions disponibles : polie, galvanisée à chaud, peinte au zinc, électro-galvanisée.
• Types de maillons : long link (NACM) et short link (ASTM 80) ; mêmes valeurs de résistance ; le long link réduit le poids.
• Usages typiques : agriculture, exploitation forestière, remorquage, manœuvre, construction et industrie générale.

Caractéristiques / Spécifications techniques

• Nom/série produit : Chaîne ASTM Grade 43 High Test.
• Tailles nominales disponibles : 1/4"–7/8" (impérial) et 3–32 mm (métrique), voir tableaux pour dimensions complètes.
• Données de charge : limites de charge de travail, charges d'essai et forces minimales de rupture spécifiées par taille.
• Poids par mètre et dimensions internes fournis par taille.
• MOQ : 100 mètres ; emballage standard : carton + palette acier.
