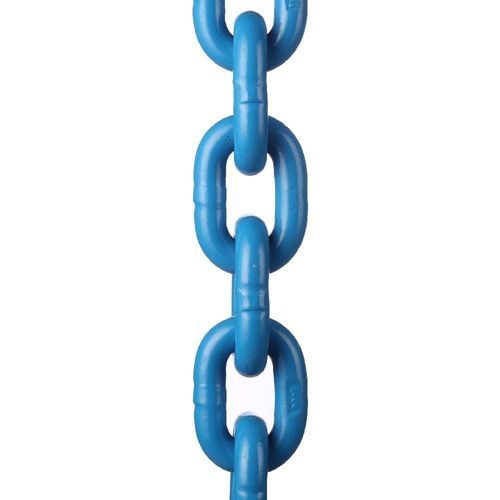

Chaîne de levage en acier Grade100

en alliagerésistante à la corrosionzinguée

Présentation du produit
La chaîne de levage Grade 100 (G100) conforme à la norme EN818-2 (maillons courts) offre environ 25 % de capacité de levage en plus par rapport au Grade 80 pour le même diamètre nominal. Fabriquée en acier allié trempé et revenu pour améliorer la résistance à la traction, à la fatigue, aux chocs et à l'usure lors de cycles de levage répétés.

Introduction
La chaîne de levage EN818-2 Grade 100 est traitée thermiquement (trempe et revenu) pour augmenter ses propriétés mécaniques nécessaires aux sollicitations cycliques et dynamiques. Par rapport aux chaînes Grade 80, elle permet une W.L.L. supérieure sans augmenter la taille de la chaîne, améliorant la manutention et réduisant le poids de l'élingue pour une charge équivalente.

Conçue pour une utilisation dans

• Assemblages d'élingues en chaîne
• Systèmes de levage par grue
• Opérations de levage offshore
• Gréage industriel
• Manutention d'équipements lourds
• Applications de levage en construction

Structure à maillons courts EN818-2
Fabriquée selon les exigences des maillons courts EN818-2 : pas calibré, largeur intérieure contrôlée et précision dimensionnelle pour optimiser la répartition des charges et garantir un engagement stable avec les composants de levage, réduisant les mouvements anormaux pendant les opérations.

Capacité supérieure d'environ 25 % par rapport au Grade 80
Les chaînes Grade 100 offrent environ 25 % de W.L.L. en plus que les chaînes Grade 80 du même diamètre nominal, permettant une capacité de levage plus élevée sans surdimensionner les composants et améliorant l'efficacité des élingues.

Performances après trempe et revenu
La trempe et le revenu contrôlés augmentent la résistance à la traction, la résistance à la fatigue et la tenue aux chocs par rapport aux chaînes en acier au carbone non traitées. Conditions d'utilisation typiques : sollicitations en traction, chocs dynamiques, cycles de fatigue répétés et contacts abrasifs entre maillons.

Options de traitement de surface
Finitions disponibles :

• Couleur naturelle
• Polissage
• Noircissage
• Peinture
• Revêtement plastique
• Electro-galvanisé
• Galvanisé à chaud

La galvanisation à chaud améliore la résistance à la corrosion pour les usages offshore, marins et extérieurs ; l'électro-galvanisation fournit une couche de zinc uniforme pour des environnements modérés ; les finitions noircies favorisent la rétention de lubrifiant pour les systèmes intérieurs.

Identification et traçabilité du produit
Chaque chaîne est marquée avec la classe, l'identification du fabricant et le lot de production pour faciliter l'inspection, l'entretien et la gestion de la qualité pendant la durée de vie en service.

Compatibilité d'application
Convient avec des composants Grade 100 tels que maillons maîtres, maillons de liaison, ridoirs, crochets d'élingue et élingues multi-brins. Tous les composants d'un assemblage doivent être Grade 100 pour conserver la W.L.L. de l'élingue complète conformément à EN818.

Facteur de sécurité et essais
Conçue avec un facteur de sécurité minimum de 4:1 pour le levage en charge suspendue. Les lots de production subissent généralement des essais de charge d'épreuve, essais de rupture, inspection des soudures, contrôles de dureté et vérifications dimensionnelles pour assurer la conformité à EN818-2.

Paramètres (taille / capacités)

• 6x18 | Int. min. a 7.5 | Ext. max. b 21 | W.L.L (t) 1.4 | Charge d'essai (kN) 35.3 | Charge minimale de rupture (kN) 56.5 | Poids (kg/m) 0.79
• 7.1x21 | 9 | 24.5 | 2 | 49.5 | 79.1 | 1.1
• 8x24 | 10 | 28 | 2.5 | 62.8 | 101 | 1.4
• 9x27 | 11 | 30.6 | 3.2 | 79.5 | 127 | 1.8
• 10x30 | 12.5 | 35 | 4 | 98.1 | 157 | 2.2
• 11.2x34 | 14.5 | 37.5 | 4.8 | 119 | 190 | 2.7
• 12x36 | 15 | 42 | 5.8 | 141 | 226 | 3.1
• 13x39 | 16.3 | 46 | 6.8 | 166 | 265 | 3.8
• 14x42 | 18 | 49 | 7.9 | 193 | 308 | 4.4
• 16x48 | 20 | 56 | 10 | 251 | 402 | 5.7
• 18x54 | 23.7 | 63.2 | 13 | 318 | 509 | 7.3
• 20x60 | 25 | 70 | 16 | 393 | 628 | 9
• 22x66 | 28 | 77 | 19 | 475 | 760 | 10.9

Normes et maintenance
Fabriquée selon la norme EN818-2 Grade 100 (maillons courts). Les essais incluent charge d'épreuve, essai de rupture, inspection des soudures, tests de dureté et contrôles dimensionnels. Recommandations d'entretien : inspecter régulièrement l'allongement, les fissures, la corrosion, les déformations et l'usure anormale ; retirer immédiatement de l'usage de levage toute chaîne endommagée.

Spécifications techniques

• Norme : EN818-2 (chaîne de levage à maillons courts)
• Grade : Grade 100 (G100)
• Matériau : Acier allié trempé et revenu
• Facteur de sécurité : Minimum 4:1 pour levage en charge suspendue
• Marquages typiques : Grade, identification fabricant, lot de production
• Traitements de surface disponibles : Couleur naturelle, polissage, noircissage, peinture, revêtement plastique, electro-galvanisé, galvanisé à chaud
• Essais courants : Charge d'épreuve, essai de rupture, inspection des soudures, contrôle de dureté, vérification dimensionnelle
• Applications : Élingues en chaîne, levage par grue, gréage offshore, manutention industrielle lourde, élingues multi-brins
