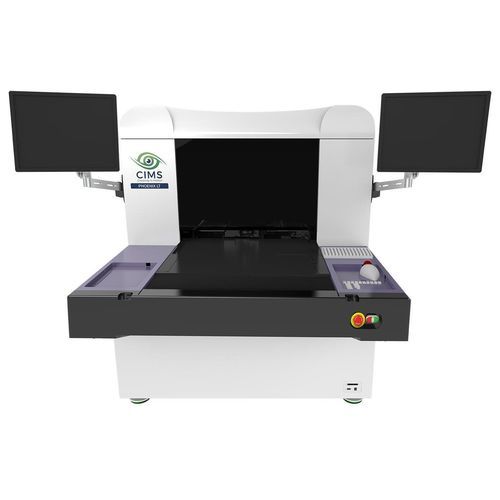

Système d'inspection optique Phoenix LT
par vision vidéoà caméraautomatisé

Système d'inspection optique - Phoenix LT - CIMS - par vision vidéo / à caméra / automatisé
Système d'inspection optique - Phoenix LT - CIMS - par vision vidéo / à caméra / automatisé
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
à caméra, optique, par vision vidéo
Mode de fonctionnement
automatisé
Type
de contrôle qualité, pour détection de défauts, de mesure, de soudure
Applications
pour l'industrie de l'électronique, pour PCB
Applications produits
pour grandes pièces, pour feuilles de matériaux
Configuration
en ligne
Autres caractéristiques
haute résolution, contrôlé par ordinateur, sans contact

Description

Description
Phoenix LT est un système AOI (Inspection Optique Automatisée) conçu pour l'inspection de grandes cartes/panneaux électroniques. Il inspecte des panneaux jusqu'à 36" x 42" (914 mm x 1 067 mm) et prend en charge une capacité d'inspection ligne/espacement minimale jusqu'à 40 µm. Le système intègre la technologie optique Microlight™ pour un éclairage maîtrisé et associe une acquisition d'image de qualité à des algorithmes de détection configurables. Phoenix LT fait partie de la famille Phoenix et utilise le moteur de détection multiplateforme Spark™ pour limiter les faux positifs et optimiser la détection des défauts.

Points clés
  • Moteurs linéaires pour un mouvement fluide et silencieux
  • Structure mécanique robuste pour un balayage stable
  • Table à vide automatisée pour la préhension sécurisée des panneaux
  • Firmware de traitement d'image haute performance
  • Processeurs puissants pour gérer de grands volumes d'images
  • Mise en place rapide et intuitive des nouveaux programmes
  • Compatible avec l'automatisation AMHS avant/arrière ou intégration robotique
  • Deux moniteurs opérateur (un de chaque côté) pour une utilisation pratique


Options
  • Fi™ – option d'inspection finale pour cartes finies
  • +2DM™ métrologie – mesure des dimensions du panneau
  • +2CD™ métrologie – mesure 2D des éléments de circuit
  • LDI™ – option d'inspection de perçage laser
  • CDB™ / CDBIC™ – classification des défauts et cartographie virtuelle des défauts
  • VVS™ – système de vérification virtuelle


Caractéristiques techniques
  • Taille maximale du panneau : 36" x 42" (914 mm x 1 067 mm)
  • Capacité minimale ligne/espacement : 40 µm
  • Technologie optique : Microlight™ pour une couverture lumineuse optimisée
  • Moteur de détection : Spark™ moteur de détection multiplateforme
  • Acquisition d'image : matériel d'acquisition et logiciel avancé
  • Système de mouvement : moteurs linéaires pour un mouvement fluide et silencieux
  • Table : table à vide automatisée
  • Traitement : firmware de traitement d'image haute performance et processeurs puissants pour gérer de grandes données
  • Compatibilité automatisation : compatible avec AMHS avant/arrière ou intégration robot
  • Ergonomie opérateur : deux moniteurs (un de chaque côté) pour une utilisation pratique
