Machine d'inspection optique VVR
visuellevidéode PCB

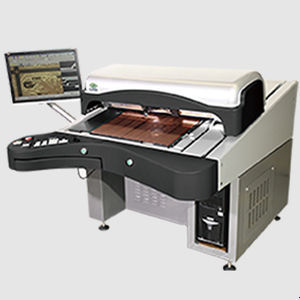

Machine d'inspection optique - VVR - CIMS - visuelle / vidéo / de PCB
Machine d'inspection optique - VVR - CIMS - visuelle / vidéo / de PCB
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
optique, visuelle, vidéo
Applications
de PCB
Secteur
industrielle, pour l'industrie électronique
Autres caractéristiques
automatisée, haute résolution

Description

Description
Station de vérification AOI en mode hybride pour PCB MLB combinant vérification virtuelle (images post-traitées) et inspection vidéo en direct dans un même poste. Conçue pour la production en grande série, prise en charge de largeur ligne/espacement minimale jusqu'à 25+ µm. La série VVR comprend des modèles optimisés pour différentes technologies ligne/espacement : VVR 25µ et VVR 30µ.

Points forts
  • Revue intégrée des images de défauts post-traitées par l'AOI et inspection vidéo en direct
  • Jusqu'à +70% d'efficacité de vérification par rapport aux méthodes traditionnelles
  • Affichage des images couleur des défauts capturées directement depuis l'AOI
  • Zoom optique variable avec calibration automatisée
  • Table à vide stationnaire pour un positionnement stable des PCB MLB
  • Conception ergonomique du poste opérateur
  • Images de défauts nettes et éclairage vidéo réglable


Options
  • Auto-marqueur pour le marquage des défauts
  • Lecteur de codes-barres pour traçabilité
  • Bras de moniteur réglable
  • CDB™ / CDBIC™ — classification des défauts et cartographie virtuelle des défauts
  • SharpLight™ — amélioration de l'image vidéo


Caractéristiques techniques
  • Type de produit : Station de vérification AOI en mode hybride pour PCB MLB
  • Largeur ligne/espacement minimale prise en charge : 25+ µm
  • Modèles : VVR 25µ, VVR 30µ (optimisés selon la technologie ligne/espacement)
  • Conçue pour les lignes de production MLB à haut volume
  • Prend en charge la vérification d'images AOI post-traitées et l'inspection vidéo en direct
  • Algorithmes avancés d'amélioration d'image pour filtrer rapidement les faux appels
  • Écran tactile en option pour la classification des défauts et le retour QA en temps réel
  • Intégration avec la base de données pour les résultats de vérification et la traçabilité
  • Zoom variable et routine de calibration automatisée
  • Table à vide stationnaire garantissant la stabilité des PCB pendant l'inspection
  • Agencement ergonomique et éclairage vidéo réglable pour une visibilité optimale des défauts
  • Accessoires en option : auto-marqueur, lecteur de codes-barres, bras de moniteur réglable
  • Logiciels/fonctionnalités optionnels : CDB™/CDBIC™ (classification & cartographie virtuelle), SharpLight™ (amélioration vidéo)
  • Compatibilité : Compatible avec tous les systèmes AOI CIMS
  • Amélioration d'efficacité estimée : jusqu'à 70% vs. mode de vérification traditionnel
