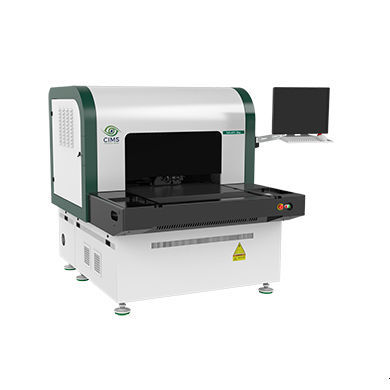

Système d'inspection optique Galaxy 30μ

par vision vidéoà caméraautomatisé

Description Système d'inspection optique automatique (AOI) pour circuits imprimés HDI et multicouches avec une largeur minimale de ligne/espace de 30 µm. Le système AOI Galaxy 30μ de CIMS est conçu pour prendre en charge la fabrication en grande série de circuits imprimés HDI et multicouches. Il est capable d’analyser des technologies présentant une largeur de ligne/espace aussi faible que 30 µm. La technologie optique de pointe Microlight™ Gen II du système offre une couverture lumineuse optimale afin de répondre aux exigences de détection les plus rigoureuses. Des performances optimisées sont obtenues en combinant une qualité d’image supérieure à des algorithmes de détection personnalisables. Dotée de capacités d’acquisition d’images de pointe et de fonctionnalités logicielles avancées, la gamme de produits Galaxy est réputée pour son exceptionnelle capacité de détection, obtenue avec un taux de fausses alertes aussi bas que possible. Le Galaxy 30μ est équipé de Spark™ 3.0, le moteur de détection multiplateforme de dernière génération de CIMS. Points forts

• Moteurs linéaires pour un déplacement fluide et silencieux
• Plateforme mécanique compacte
• Micrologiciel de traitement d’image haute performance
• Bloc d’éclairage amélioré
• Configuration rapide et intuitive pour les nouvelles tâches
• Compatible avec l’automatisation AMHS en amont ou un robot

Options

• Fi™ – option d’inspection finale pour les cartes finies
• Métrologie +2DM™ – mesure des dimensions des panneaux
• Métrologie +2CD™ – Mesure 2D des éléments du circuit
• LDI™ – option d’inspection des perçages au laser
• CDB™/CDBIC™ – classification des défauts et cartographie virtuelle des défauts
• VVS™ – système de vérification virtuelle

Caractéristiques / spécifications techniques

• Application : inspection optique automatisée (AOI) pour les circuits imprimés HDI et multicouches
• Capacité minimale ligne/espace : 30 µm
• Technologie optique : Microlight™ Gen II
• Moteur de détection : Spark™ 3.0 (moteur de détection multiplateforme CIMS de dernière génération)
• Acquisition d’images : Acquisition d’images de pointe et fonctionnalités logicielles avancées
• Performances de détection : Détection exceptionnelle avec un taux de fausses alertes aussi bas que possible
• Système de déplacement : Moteurs linéaires pour un déplacement fluide et silencieux
• Plateforme mécanique : Compacte
• Micrologiciel : Micrologiciel de traitement d’image haute performance
• Éclairage : Bloc d’éclairage amélioré
• Configuration : Configuration rapide et intuitive pour les nouvelles tâches
• Compatibilité avec l'automatisation : Compatible avec l'automatisation AMHS frontale ou un robot
• Modules optionnels disponibles : Fi™, +2DM™, +2CD™, LDI™, CDB™/CDBIC™, VVS™
