Système d'inspection optique VVR series
par vision vidéoautomatisévidéo

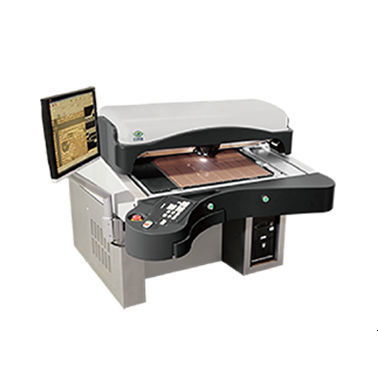

Système d'inspection optique - VVR series - CIMS - par vision vidéo / automatisé / vidéo
Système d'inspection optique - VVR series - CIMS - par vision vidéo / automatisé / vidéo
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
optique, par vision vidéo
Mode de fonctionnement
automatisé
Type
de contrôle qualité, pour détection de défauts, de mesure, vidéo
Applications
pour l'industrie de l'électronique
Autres caractéristiques
haute résolution, contrôlé par ordinateur, sans contact

Description

Description
Station de vérification AOI en mode hybride pour substrats IC, supportant des lignes/espacements minimaux jusqu'à 4 µm. VVR combine la vérification virtuelle (images AOI post-traitées) et le mode vidéo en direct au sein d'une seule station, conçue pour la production en grande série de substrats IC. Séries disponibles : VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ et VVR 15μ.

Points forts
  • Vérification intégrée des images AOI post-traitées et du flux vidéo en direct
  • Jusqu'à 70% d'amélioration de l'efficacité de vérification par rapport aux modes traditionnels
  • Affichage d'images couleur de défauts post-traitées directement depuis l'AOI
  • Zoom variable et calibration automatisée pour des inspections reproductibles
  • Table à vide fixe pour une manipulation sécurisée des substrats
  • Conception ergonomique de la station
  • Image claire des défauts avec éclairage vidéo réglable


Options
  • Auto-marker pour marquage automatique des défauts
  • Lecteur de codes-barres pour traçabilité
  • Bras support d'écran réglable
  • CDB™/CDBIC™ — classification des défauts et cartographie virtuelle des défauts
  • SharpLight™ — amélioration de l'image vidéo
  • Écran tactile en option pour classification par l'opérateur et retour QA en temps réel


Caractéristiques / spécifications techniques
  • Type de produit : Station de vérification AOI en mode hybride pour substrats IC
  • Ligne/espacement minimum pris en charge : jusqu'à 4 µm
  • Modèles de la série : VVR 4μ, VVR 5μ, VVR 7μ, VVR 10μ, VVR 15μ
  • Modes de vérification : vérification virtuelle (images AOI post-traitées) et mode vidéo en direct
  • Traitement d'image : algorithmes avancés d'amélioration d'image ; images couleur de défauts post-traitées
  • Amélioration de l'efficacité : jusqu'à 70% vs le mode de vérification traditionnel
  • Optique/caractéristiques : zoom variable, calibration automatisée, éclairage vidéo réglable, option SharpLight™
  • Mécanique : table à vide stationnaire, conception ergonomique, bras support d'écran réglable (option)
  • Traçabilité/marquage : option Auto-marker, option lecteur de codes-barres
  • Logiciel/options : CDB™/CDBIC™ pour classification des défauts et cartographie virtuelle
  • Intégration : compatible avec tous les systèmes AOI CIMS
