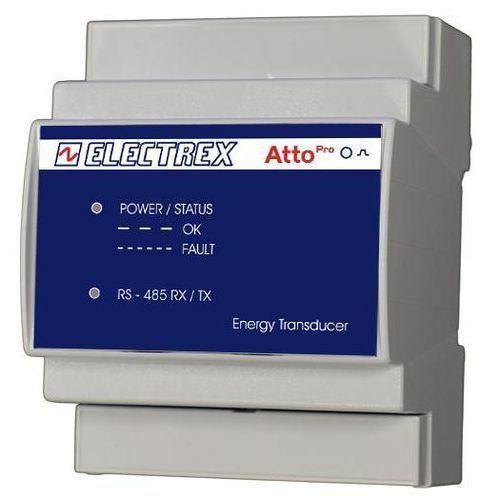

Appareil de mesure de puissance avec analyseur de qualité de puissance et d'harmoniques PFA74-1H102-E00 ATTO PRO D4 5A PINCE

énergimètrede puissance crêtede puissance active

Présentation
Analyseur d'énergie pour harmoniques et qualité de puissance destiné aux systèmes monophasés et triphasés (jusqu'à 3 lignes monophasées). Classe de précision 0,5S, compatible avec des insertions via TA et communication RS485.

Principales caractéristiques

• Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision 0,5S
• Connexion via TA ../5A ou ../1A (TA non fournis)
• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Enregistrement des tensions maximale et minimale
• Enregistrement du courant et de la puissance maximale
• Mesure de l'énergie active par phase

Harmoniques et analyse
Analyse des harmoniques individuelles jusqu'au 31e ordre sur les 3 tensions de phase et les 3 courants de ligne en temps réel. Détection et configuration du sens de séquence des phases incluses.

Alarmes, temporisateurs et voyants
Quatre temporisateurs de fonctionnement et huit alarmes configurables avec prise en charge de logiques complexes. Voyants pour la calibration d'énergie, l'état et la communication RS485.

Communications et firmware
Communication Modbus-RTU via RS485. Firmware actualisable à distance ; possibilités d'extension via codes PUK pour futures fonctions après installation.

Installation et conformité
Montage sur rail DIN, 4 modules. Raccordement par bornes à vis. Alimentation : 230–240 VAC. Conforme aux normes EN 50470-1 et EN 50470-3.

Code produit
Code produit : PFA74-1H102-E00

Caractéristiques techniques

• Famille de produit : ATTO PRO D4
• Classe de précision : 0,5S
• Phases : Mono/triphasé (jusqu'à 3 lignes monophasées)
• Connexion courant : via TA ../5A ou ../1A (TA non fournis)
• Analyse harmonique : analyse d'harmonique individuelle jusqu'au 31e ordre (tensions et courants)
• Paramètres mesurés : THD, TDD, courant de neutre, tension max/min, courant max, puissance, énergie active par phase
• Détection de séquence des phases : incluse
• Temporisateurs : 4
• Alarmes : 8 alarmes configurables avec prise en charge de logiques complexes
• Voyants LED : calibration énergie, état, communication RS485
• Communication : Modbus-RTU sur RS485
• Firmware : actualisable à distance ; extensible via codes PUK
• Montage : rail DIN, 4 modules
• Bornes : bornes à vis
• Alimentation : 230–240 VAC
• Normes : EN 50470-1, EN 50470-3
