Analyseur pour réseau électrique PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP
de réseau ACpour réseaux électriques triphaséspour réseaux électriques monophasés

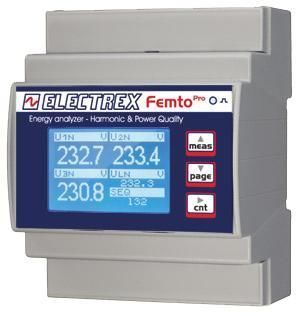

Analyseur pour réseau électrique - PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP - ELECTREX - de réseau AC / pour réseaux électriques triphasés / pour réseaux électriques monophasés
Analyseur pour réseau électrique - PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP - ELECTREX - de réseau AC / pour réseaux électriques triphasés / pour réseaux électriques monophasés
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ELECTREX

Caractéristiques

Domaine d'application
pour réseau électrique, pour réseaux électriques triphasés, de réseau AC, pour réseaux électriques monophasés, industriel
Mesurande
de spectre, de qualité d'énergie, de puissance, de tension, du facteur de puissance, d'énergie
Configuration
sur rail DIN
Autres caractéristiques
en temps réel, RS485, graphique

Description

Vue d'ensemble
Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophasées). Classe de précision 0.5S. Compatible avec des transformateurs de courant externes de type pince ECT (non fournis), par exemple TA 100A code PFAE000-09. Effectue l'analyse d'harmonique simple jusqu'au 31e ordre sur les 3 tensions de phase et les 3 courants de ligne en temps réel. Communication Modbus-RTU via RS485. Firmware évolutif et ré-implantable à distance via codes PUK pour futures fonctionnalités.

Fonctions et mesures clés
  • Mesure du THD et TDD sur tension et courant
  • Mesure du courant de neutre
  • Enregistrement des tensions maximale et minimale
  • Enregistrement du courant maximal et de la puissance maximale
  • Mesure de l'énergie active par phase
  • Analyse harmonique simple jusqu'au 31e ordre sur 3 tensions de phase et 3 courants de ligne (temps réel)
  • Détection et configuration du sens de phase
  • Quatre minuteries de fonctionnement
  • Huit alarmes configurables avec prise en charge de logiques complexes

Interface utilisateur et installation
  • Affichage graphique LCD
  • LED de calibration
  • Montage sur rail DIN, 4 modules
  • Installation via bornes à vis
  • Alimentation : 230–240 VAC

Conformité
Conforme aux normes EN 50470-1 et EN 50470-3.

Caractéristiques techniques
  • Type de produit : Analyseur d'harmoniques et d'énergie mono/triphasé (jusqu'à 3 lignes monophasées)
  • Exemple de TA externe : 100A code PFAE000-09 (TA non fournis)
  • Classe de précision : 0.5S
  • Analyse harmonique : jusqu'au 31e ordre (temps réel)
  • Paramètres mesurés : THD, TDD (tension & courant), courant de neutre, tension max/min, courant max, puissance max, énergie active par phase
  • Fonctions de phase : détection et configuration du sens de phase
  • Minuteries & alarmes : 4 minuteries ; 8 alarmes configurables avec support de logiques complexes
  • Affichage : LCD graphique ; LED de calibration
  • Communications : Modbus-RTU via RS485
  • Firmware : mise à jour à distance ; extensible via codes PUK
  • Montage : rail DIN, 4 modules
  • Connexions : bornes à vis
  • Alimentation : 230–240 VAC
  • Normes : EN 50470-1, EN 50470-3
