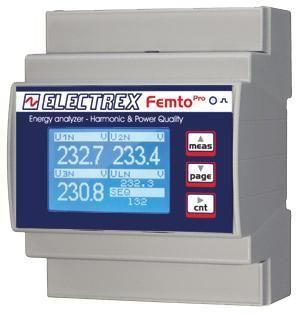

Analyseur pour réseau électrique PRA64-EB102-EM0 FEMTO PRO D4 ECT PLUG

de réseau ACde puissancede tension

Présentation
Analyseur d'énergie Harmoniques & Qualité de puissance pour installations mono- et triphasées (jusqu'à 3 lignes monophasées). Référence PRA64-EB102-EM0, dénomination commerciale FEMTO PRO D4 ECT PLUG RS485 H PQ LOG ENERGY. Classe de précision 0,5S (précision incluant les transformateurs de courant externes ECT, non fournis; ex. 100A PFAE000-09). Mesure le THD et le TDD sur tension et courant, le courant de neutre, les tensions max/min, le courant et la puissance maximum, et l'énergie active par phase. Analyse harmonique mono-ordre jusqu'au 31e ordre pour les 3 tensions de phase et les 3 courants de ligne en temps réel. Datalogger intégré pour l'enregistrement des compteurs d'énergie totaux et par phase ainsi que des événements de tension (interruptions, creux et surtensions). Détection et configuration du sens de phase. Quatre temporisateurs de fonctionnement et huit alarmes configurables avec support de logiques complexes. Affichage graphique LCD et LED de calibration. Communication Modbus-RTU sur RS485. Firmware upgradable à distance et extensible via codes PUK. Montage sur rail DIN, 4 modules. Connexions par connecteurs RJ45 et borniers amovibles. Alimentation 230–240 VAC. Conforme EN 50470-1 et EN 50470-3.

Fonctionnalités principales

• Analyseur Harmoniques & Qualité de puissance pour mono-/triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision 0,5S (avec ECT externes)
• Analyse harmonique mono-ordre jusqu'au 31e ordre (temps réel) pour 3 tensions de phase et 3 courants de ligne
• Mesures: THD, TDD (tension & courant), courant de neutre, tension max/min, courant et puissance max, énergie active par phase
• Datalogger intégré pour compteurs d'énergie et enregistrement d'événements de tension (interruptions, creux, surtensions)
• 4 temporisateurs et 8 alarmes configurables avec prise en charge de logiques complexes
• Affichage graphique LCD et LED de calibration
• Communication Modbus-RTU sur RS485; firmware upgradable à distance; extensions via codes PUK

Installation et matériel
Montage sur rail DIN occupant 4 modules. Connexions via connecteurs RJ45 et borniers amovibles. Transformateurs de courant externes ECT requis (non fournis); exemple: 100A cod. PFAE000-09. Alimentation 230–240 VAC.

Caractéristiques techniques

• Type: Analyseur d'énergie Harmoniques & Qualité de puissance
• Phases prises en charge: Mono- et triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision: 0,5S
• Transformateurs de courant: ECT externes (non inclus); ex. 100A PFAE000-09
• Analyse harmonique: mono-ordre jusqu'au 31e ordre sur 3 tensions de phase et 3 courants de ligne (temps réel)
• Mesures: THD, TDD (tension & courant), courant de neutre, tension max/min, courant et puissance max, énergie active par phase
• Datalogger: Intégré; enregistre compteurs d'énergie total et par phase et événements de tension (interruptions, creux, surtensions)
• Temporisateurs & Alarmes: 4 temporisateurs; 8 alarmes configurables avec prise en charge de logiques complexes
• Affichage & Indicateurs: LCD graphique; LED de calibration
• Communications: Modbus-RTU sur RS485
• Firmware: Upgradable à distance; extensible via codes PUK
• Montage: Rail DIN, 4 modules
• Connexions: Connecteurs RJ45 et borniers amovibles
• Alimentation: 230–240 VAC
• Normes: EN 50470-1, EN 50470-3
