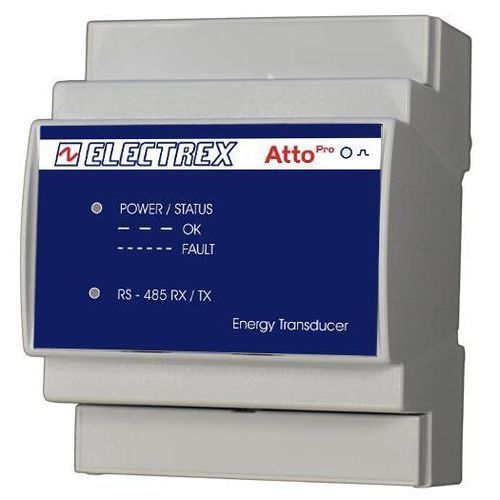

Analyseur pour réseau électrique PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

électriquepour réseaux électriques triphaséspour réseaux électriques monophasés

Vue d'ensemble
Analyseur d'énergie monophasé et triphasé (jusqu'à 3 lignes monophasées) de classe de précision 0,5S. Conçu pour fonctionner avec des transformateurs de courant ECT externes (non fournis). Mesure les paramètres de tension et de courant, y compris THD et TDD, le courant de neutre, la tension maximale et minimale, le courant et la puissance maximaux, ainsi que l'énergie active par phase. Effectue l'analyse des harmoniques simples jusqu'au 31e ordre en temps réel sur les trois tensions de phase et les trois courants de ligne. Intègre la détection du sens de phase, quatre temporisateurs de fonctionnement et huit alarmes configurables avec prise en charge de logiques complexes. Voyants LEDs pour la calibration de l'énergie, l'état et la communication RS485. Communication Modbus-RTU via RS485. Firmware upgradable à distance et extensible via codes PUK. Montage sur rail DIN, 4 modules ; connexions par bornes à vis. Alimentation 230-240 VAC. Conforme aux normes EN 50470-1 et EN 50470-3.

Caractéristiques

• Mesures monophasées et triphasées (jusqu'à 3 lignes monophasées)
• Classe de précision 0,5S
• Support de transformateurs de courant ECT externes (non fournis)
• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Surveillance tension max/min, courant et puissance maximaux
• Mesure de l'énergie active par phase
• Analyse harmonique par ordre jusqu'au 31e en temps réel
• Détection et configuration du sens des phases
• Quatre temporisateurs de fonctionnement
• Huit alarmes configurables avec prise en charge de logiques complexes
• Voyants LED : calibration énergie, état, communication RS485
• Communication Modbus-RTU sur RS485
• Firmware upgradable à distance ; extension via codes PUK
• Montage rail DIN (4 modules) et connexions par bornes à vis
• Alimentation 230-240 VAC

Spécifications techniques

• Famille de modèle : ATTO PRO D4
• Code produit : PRA74-EH102-E00
• Configurations supportées : Monophasé et triphasé (jusqu'à 3 lignes monophasées)
• Précision : Classe 0,5S
• Transformateurs de courant : ECT externes requis (ex. pour 100 A : code PFAE000-09)
• Harmoniques : Analyse des harmoniques simples jusqu'au 31e ordre pour 3 tensions de phase et 3 courants de ligne (temps réel)
• Mesures qualité : THD et TDD sur tension et courant
• Mesures supplémentaires : courant de neutre, tension max/min, courant max, puissance max, énergie active par phase
• Temporisateurs : 4 temporisateurs de fonctionnement
• Alarmes : 8 alarmes configurables avec logiques complexes
• Voyants LED : calibration énergie, état, communication RS485
• Protocole de communication : Modbus-RTU sur RS485
• Firmware : Mise à jour à distance ; extensible via codes PUK
• Montage : Rail DIN, 4 modules
• Connexions : Bornes à vis
• Alimentation : 230-240 VAC
• Normes : EN 50470-1, EN 50470-3
