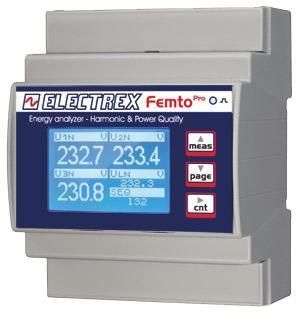

Analyseur Transformateur de courant (TC) PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4 5A CLAMP

de surveillancepour réseau électriqueindustriel

Nom du produit
PFA64-1H102-E00 FEMTO PRO D4 pince 5A RS485 230-240V

Description
Analyseur d'énergie dédié aux harmoniques et à la qualité de puissance pour réseaux monophasés et triphasés (jusqu'à 3 lignes monophasées) avec classe de précision 0.5S. Conçu pour connexion via transformateurs de courant (TA) pince ../5A ou ../1A (TA non fournis). Mesure le THD et le TDD sur tension et courant, la courant de neutre, Vmax/Vmin, Imax, Pmax et l'énergie active par phase. Réalise une analyse harmonique unitaire en temps réel jusqu'au 31e ordre sur les 3 tensions de phase et les 3 courants de ligne. Détection et configuration du sens des phases, quatre temporisateurs de fonctionnement et huit alarmes configurables avec support de logiques complexes. Écran LCD graphique et LED de calibration. Communication Modbus-RTU via RS485. Firmware upgradable à distance et extensible via codes PUK. Montage sur rail DIN (4 modules) avec bornes à vis. Alimentation : 230–240 VAC. Conforme aux normes EN 50470-1 et EN 50470-3.

Fonctionnalités principales

• Analyse des harmoniques et qualité de puissance jusqu'au 31e harmonique (analyse harmonique unitaire en temps réel)
• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Surveillance tension maximale et minimale (Vmax/Vmin)
• Surveillance courant et puissance maximales (Imax, Pmax)
• Mesure de l'énergie active par phase
• Détection et configuration du sens des phases
• 4 temporisateurs de fonctionnement
• 8 alarmes configurables avec logique complexe
• Afficheur LCD graphique et LED de calibration
• Communication Modbus-RTU sur RS485
• Firmware upgradable à distance ; extensible via codes PUK
• Montage rail DIN (4 modules) avec bornes à vis
• Alimentation : 230–240 VAC

Caractéristiques / spécifications techniques

• Famille produit : FEMTO PRO D4
• Référence : PFA64-1H102-E00
• Type : Analyseur d'énergie harmoniques et qualité (mono/triphasé, jusqu'à 3 lignes monophases)
• Classe de précision : 0.5S
• Connexion TA : version pince pour ../5A (compatible ../1A ; TA non inclus)
• Analyse harmonique : jusqu'au 31e ordre (analyse unitaire en temps réel)
• Paramètres mesurés : THD, TDD, courant de neutre, Vmax, Vmin, Imax, Pmax, énergie active par phase
• Alarmes : 8 alarmes configurables ; support des logiques complexes
• Temporisateurs : 4
• Affichage : LCD graphique ; LED de calibration
• Communication : Modbus-RTU sur RS485
• Firmware : mise à jour à distance ; extensions via codes PUK
• Montage : rail DIN, 4 modules ; bornes à vis
• Alimentation : 230–240 VAC
• Conformité : EN 50470-1, EN 50470-3

Applications

• Surveillance énergétique industrielle et gestion de la qualité de l'énergie
• Audits énergétiques et sous-comptage sur sites tertiaires
• Parcs d'énergies renouvelables et supervision d'onduleurs
• Utilitaires, tableaux électriques et salles de contrôle
• Diagnostic des harmoniques et tests pré-conformité

Téléchargements et documentation
Fiches techniques, schémas de câblage et manuels d'installation disponibles au format PDF sur le site du fabricant/distributeur.
