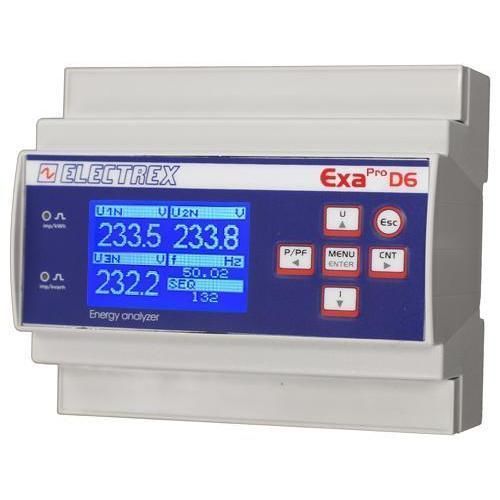

Analyseur de surveillance PFAE6-1H102-E00 EXA PRO D6 5A CLAMP

pour réseau électriquede réseau ACpour réseaux électriques triphasés

Présentation
Analyseur d'harmoniques et d'énergie de la gamme EXA PRO D6, conçu pour les environnements industriels et sévères. Fournit une analyse harmonique en temps réel ainsi que des mesures complètes de qualité de l'énergie et d'énergie pour systèmes triphasés. Montage sur rail DIN, encombrement 6 modules, alimentation 230–240 VAC.

Fonctions principales et mesures

• Analyse harmonique unitaire jusqu'au 31ème ordre sur les tensions triphasées et les trois courants de ligne en temps réel
• Mesure de l'énergie active par phase
• Métriques de distorsion : THD (Total Harmonic Distortion) et TDD sur tension et courant
• Surveillance du neutre : mesure du courant de neutre
• Extremes et pics : tension max/min, courant max et puissance maximale
• Gestion des phases : détection et configuration de la séquence des phases
• Alarmes et logique : huit alarmes configurables avec prise en charge de logiques complexes
• Minuteries : quatre temporisateurs de fonctionnement
• Affichage et indicateurs : écran LCD graphique et LED de calibration
• Communication : Modbus-RTU via RS485 ; firmware upgradable à distance et extensible via codes PUK

Installation et mécanique

• Montage sur rail DIN
• Dimensions : 6 modules
• Alimentation : 230–240 VAC
• Conçu pour environnements sévères

Conformité

• Normes : EN 50470-1 et EN 50470-3

Documentation
Fiche produit et manuel d'installation (PDF) disponibles auprès du fabricant.

Code produit
PFAE6-1H102-E00

Caractéristiques techniques

• Famille : EXA PRO D6
• Référence : PFAE6-1H102-E00
• Classe de précision : 0,5S
• Connexion TA : ../5A ou ../1A (TA non fournis)
• Analyse harmonique : jusqu'au 31ème ordre, temps réel, tensions triphasées et trois courants de ligne
• Paramètres mesurés : THD, TDD, courant de neutre, tension max/min, courant max, puissance max, énergie active par phase
• Détection et configuration de la séquence de phases
• Temporisateurs : quatre
• Alarmes : huit alarmes configurables avec logique complexe
• Affichage : LCD graphique
• Indicateur : LED de calibration
• Protocole de communication : Modbus-RTU (RS485)
• Firmware : mise à jour à distance ; extensible via codes PUK
• Montage : rail DIN
• Largeur : 6 modules
• Alimentation : 230–240 VAC
• Environnement d'utilisation : conçu pour environnements sévères
• Conformité : EN 50470-1, EN 50470-3
