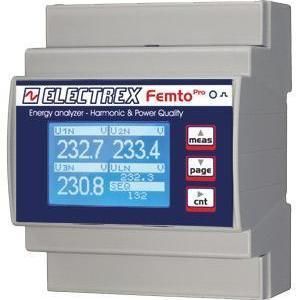

Analyseur pour réseau électrique PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4

de réseau ACindustrielde qualité d'énergie

Présentation
PFA64-1H102-E00 FEMTO PRO D4 est un analyseur d'énergie et de qualité de puissance pour systèmes monophasés et triphasés (jusqu'à 3 lignes monophasées). Il offre une précision de classe 0,5S et se connecte à des transformateurs de courant externes (../5A ou ../1A, TA non fournis). L'appareil mesure le THD et le TDD sur tension et courant, le courant de neutre, les tensions maximales et minimales, le courant et la puissance maximaux, ainsi que l'énergie active par phase. Il réalise une analyse harmonique mono-complète jusqu'au 31e ordre en temps réel sur les 3 tensions de phase et les 3 courants de ligne. L'instrument intègre la détection du sens des phases, des réglages de phase configurables, un écran LCD graphique et une LED de calibration. Communication Modbus-RTU via RS485. Firmware téléchargeable à distance et extensible via codes PUK. Montage sur rail DIN, 4 modules; connexions par borniers à vis. Alimentation 230-240 VCA. Conforme aux normes EN 50470-1 et EN 50470-3.

Caractéristiques principales

• Modèle / code : PFA64-1H102-E00
• Famille produit : FEMTO PRO D4
• Mesure monophasée et triphasée (jusqu'à 3 lignes monophasées)
• Classe de précision 0,5S
• Entrée TA : ../5A ou ../1A (TA externes non fournis)
• Mesures THD et TDD sur tension et courant
• Mesure du courant de neutre, tensions max/min, courant et puissance max, énergie active par phase
• Analyse harmonique en temps réel jusqu'au 31e ordre sur 3 tensions de phase et 3 courants de ligne
• Détection du sens des phases et réglages de phase configurables
• Quatre temporisateurs de fonctionnement et huit alarmes configurables avec support de logiques complexes
• Écran LCD graphique et LED de calibration
• Communication : Modbus-RTU via RS485
• Firmware : mise à jour à distance et extensions via codes PUK
• Montage : rail DIN, 4 modules; installation par borniers à vis
• Alimentation : 230-240 VCA
• Normes : EN 50470-1, EN 50470-3

Spécifications techniques

• Code produit : PFA64-1H102-E00
• Dénomination : FEMTO PRO D4
• Type : analyseur Harmonic & Power Quality pour systèmes mono- et triphasés (jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Connexion TA : ../5A ou ../1A (TA externes requis)
• Analyse harmonique : jusqu'au 31e ordre en temps réel
• Métriques qualité de puissance : THD, TDD, courant de neutre, tensions max/min, courant max, puissance, énergie active par phase
• Fonctions de phase : détection du sens des phases et réglages configurables
• Temporisateurs : quatre temporisateurs de fonctionnement
• Alarmes : huit alarmes configurables avec support de logiques complexes
• Affichage : LCD graphique
• Indicateur : LED de calibration
• Communications : Modbus-RTU via RS485
• Firmware/Extensions : mise à jour à distance et extensions via codes PUK
• Montage : rail DIN, occupation 4 modules
• Borniers : connexions par vis
• Alimentation : 230-240 VCA
• Conformité : EN 50470-1, EN 50470-3
