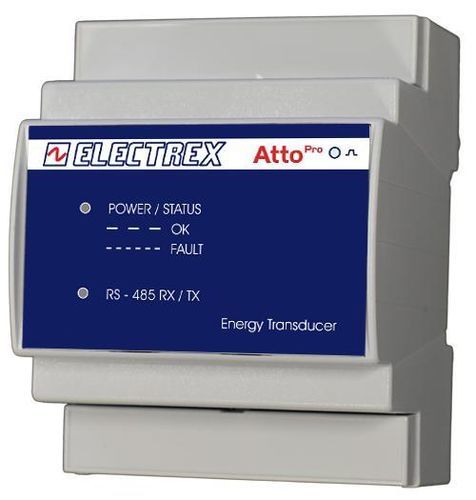

Analyseur pour réseau électrique PFA74-10102-E00 ATTO PRO D4 5A

pour réseaux électriques triphaséspour réseaux électriques monophasésde puissance

Présentation du produit
Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophasées). Modèle PFA74-10102-E00 ATTO PRO D4. Classe de précision 0,5S. Raccordement via TA externes (5A ou 1A, TA non fournis). Mesure les paramètres harmoniques et de perturbation sur tension et courant et fournit l'énergie active par phase. Alimentation : 230–240 V CA. Conformité : EN 50470-1, EN 50470-3.

Caractéristiques

• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Détection de tension maximale et minimale
• Détection du courant et de la puissance maximaux
• Mesure de l'énergie active par phase
• Détection du sens des phases et configuration des paramètres de phase
• Quatre temporisateurs de fonctionnement
• Huit alarmes configurables avec prise en charge de logiques complexes
• LED de calibration de l'énergie
• LED d'état
• LED de communication RS485
• Communication via Modbus-RTU sur RS485
• Firmware téléchargeable à distance et extensible via codes PUK
• Montage sur rail DIN, largeur 4 modules
• Raccordement par bornes à vis

Spécifications techniques

• Type : Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Entrée courant : via TA externes (5A ou 1A, non fournis)
• Paramètres mesurés : THD, TDD, tension, courant, courant de neutre, énergie active par phase, tension max/min, courant max, puissance max
• Fonctions de phase : détection du sens des phases et paramètres configurables
• Temporisateurs & alarmes : 4 temporisateurs ; 8 alarmes configurables avec logiques complexes
• Indicateurs LED : LED calibration énergie, LED état, LED communication RS485
• Communication : Modbus-RTU sur RS485
• Firmware : mise à jour à distance ; extensions via codes PUK
• Montage : rail DIN, 4 modules
• Installation : bornes à vis
• Alimentation : 230–240 V CA
• Normes : EN 50470-1, EN 50470-3
