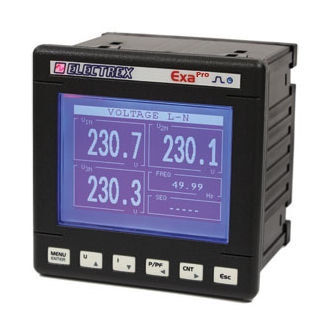

Analyseur de surveillance PFAE9-1B102-EM0 EXA PRO 96 5A

pour centraleindustrielde qualité d'énergie

Présentation
Analyseur d'énergie et de qualité de puissance conçu pour environnements industriels et commerciaux exigeants. Fournit une analyse détaillée des harmoniques, le comptage d'énergie par phase et l'enregistrement des événements de qualité de réseau pour un suivi précis et la conformité.

Fonctionnalités principales

• Classe de précision 0,5S
• Branchement via TA ../5A ou ../1A (TAs non inclus)
• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre ; Vmax/Vmin ; Imax et puissance active
• Mesure de l'énergie active par phase avec compteurs d'énergie total et par phase
• Analyse harmonique mono-harmonique jusqu'au 31ᵉ ordre sur les tensions triphasées et les trois courants de ligne en temps réel
• Datalogger intégré pour les compteurs d'énergie et les événements de tension (interruptions, creux, surtensions)
• Détection et configuration du sens de phase
• Quatre minuteries de fonctionnement et huit alarmes configurables avec prise en charge de logiques complexes
• Affichage graphique LCD et LED de calibration
• Communication via Modbus-RTU sur RS485
• Firmware téléchargeable à distance ; extensible via codes PUK pour futures fonctions

Applications
Analyse de la qualité de l'énergie et suivi de la consommation dans les installations industrielles, sites commerciaux et locaux critiques nécessitant une mesure précise des harmoniques, l'enregistrement d'événements et le comptage d'énergie par phase.

Documentation disponible
Fiche produit et manuel d'installation téléchargeables depuis le site du fabricant (fichiers PDF).

Caractéristiques / spécifications techniques

• Code produit : PFAE9-1B102-EM0
• Famille : EXA PRO 96
• Dimensions d'encastrement : 96 × 96 mm
• Alimentation : 230–240 VAC
• Branchement TA : ../5A ou ../1A (TAs non inclus)
• Précision : classe 0,5S
• Analyse harmonique : jusqu'au 31ᵉ ordre (tensions triphasées et courants de ligne, temps réel)
• Mesures : THD, TDD, courant de neutre, Vmax/Vmin, Imax, puissance active, énergie active par phase
• Datalogger : compteurs d'énergie total et par phase ; enregistre événements de tension (interruptions, creux, surtensions)
• Alarmes & minuteries : 4 minuteries de fonctionnement ; 8 alarmes configurables ; logiques complexes prises en charge
• Affichage & indicateurs : écran LCD graphique ; LED de calibration
• Communication : Modbus-RTU via RS485
• Firmware : téléchargeable à distance ; extensions via codes PUK
• Conformité : EN 50470-1, EN 50470-3
