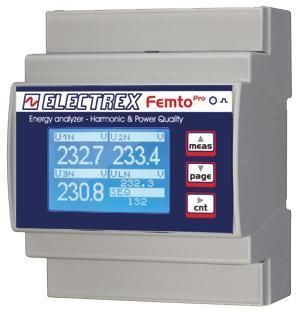

Analyseur de surveillance PFA64-1B102-EM0 FEMTO PRO D4 5A CLAMP

pour réseau électriquede puissancede tension

Présentation
Analyseur d'énergie Harmoniques et qualité de puissance mono-tri (jusqu'à 3 lignes monophasées). Classe de précision 0,5S. Entrée de courant via TA ../5A ou ../1A (TA non fournis).

Mesures

• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Surveillance des tensions maximale et minimale
• Surveillance du courant maximal et de la puissance maximale
• Mesure de l'énergie active par phase
• Analyse harmonique mono jusqu'au 31e ordre sur les 3 tensions de phase et les 3 courants de ligne en temps réel

Enregistrement des données & Événements
Datalogger intégré enregistrant les compteurs d'énergie totaux et par phase et journalisant les événements de tension (interruptions, creux, surtensions) pour l'analyse de la qualité de l'énergie.

Fonctions & Alarmes

• Détection et configuration du sens de phase
• Quatre temporisateurs de fonctionnement configurables
• Huit alarmes configurables avec prise en charge de logiques complexes

Interface utilisateur & Communication
Afficheur graphique LCD et LED de calibration. Communication via Modbus-RTU sur RS485. Firmware pouvant être mis à jour à distance ; évolutivité via codes PUK pour fonctionnalités futures.

Installation & Alimentation
Montage sur rail DIN (4 modules). Bornes à vis. Alimentation : 230–240 VAC.

Conformité
Conforme aux normes EN 50470-1 et EN 50470-3.

Code produit
Code produit : PFA64-1B102-EM0

Caractéristiques techniques

• Type de produit : Analyseur d'énergie Harmoniques et qualité de puissance
• Systèmes applicables : Monophasé et triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Entrée courant : via TA ../5A ou ../1A (TA non fournis)
• Analyse harmonique : mono jusqu'au 31e ordre (temps réel)
• Paramètres mesurés : THD, TDD, courant de neutre, Vmax, Vmin, Imax, Pmax, énergie active par phase
• Datalogger : compteurs d'énergie total et par phase ; enregistrement d'événements de tension (interruptions, creux, surtensions)
• Temporisateurs : 4 temporisateurs de fonctionnement
• Alarmes : 8 alarmes configurables avec support de logiques complexes
• Affichage : LCD graphique + LED de calibration
• Communication : Modbus-RTU sur RS485
• Firmware : mise à jour à distance ; évolutions via codes PUK
• Montage : rail DIN, 4 modules
• Installation : bornes à vis
• Alimentation : 230–240 VAC
• Normes : EN 50470-1, EN 50470-3
