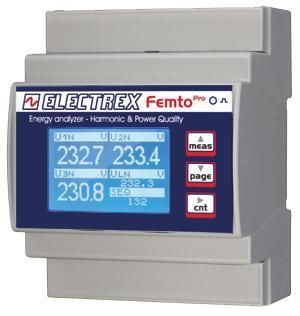

Analyseur de surveillance PRA64-EH102-E00 FEMTO PRO D4 ECT

pour réseau électriquepour réseaux électriques triphaséspour réseaux électriques monophasés

Overview
Analyseur d'énergie monophasé/triphasé pour jusqu'à trois lignes monophasées. Classe de précision 0,5S. Conçu pour la mesure des harmoniques et des paramètres de qualité de l'énergie. Des transformateurs de courant externes ECT sont requis pour la mesure du courant (TA non inclus) — exemple de modèle : PFAE000-09 (100 A). Mesure le THD et le TDD sur tension et courant, le courant de neutre, les tensions maximales et minimales, le courant et la puissance maximaux, ainsi que l'énergie active par phase.

Main features

• Analyse des harmoniques individuelles jusqu'au 31e ordre sur les trois tensions de phase et les trois courants de ligne en temps réel
• Détection et configuration du sens des phases
• Quatre temporisations de fonctionnement programmables et huit alarmes configurables avec prise en charge de conditions logiques complexes
• Affichage graphique LCD et LED de calibration
• Communication via Modbus-RTU sur RS485
• Firmware téléchargeable à distance ; extensible via codes PUK pour fonctions futures
• Montage sur rail DIN, 4 modules
• Connexions via RJ45 et borniers amovibles pour une installation simplifiée
• Alimentation : 230–240 VAC
• Conforme aux normes EN 50470-1 et EN 50470-3

Technical specifications

• Type de produit : Analyseur d'énergie monophasé/triphasé (jusqu'à 3 lignes monophasées)
• Code produit : PRA64-EH102-E00
• Classe de précision : 0,5S
• Entrées de courant : mesure des courants de ligne et du courant de neutre via transformateurs de courant externes ECT (TA non inclus)
• Exemple de TA externe : PFAE000-09 (100 A) — TA non inclus
• Mesures harmoniques : THD et TDD sur tension et courant ; analyse des harmoniques individuelles jusqu'au 31e ordre
• Mesures : tension max/min, courant et puissance max, énergie active par phase
• Alarmes & temporisations : 4 temporisations ; 8 alarmes configurables ; prise en charge de logiques complexes
• Interface utilisateur : écran graphique LCD ; LED de calibration
• Communication : Modbus-RTU sur RS485
• Firmware : téléchargeable à distance ; extensible via codes PUK
• Montage : rail DIN, 4 modules
• Connexions : connecteurs RJ45 et borniers amovibles
• Alimentation : 230–240 VAC
• Normes : EN 50470-1, EN 50470-3
