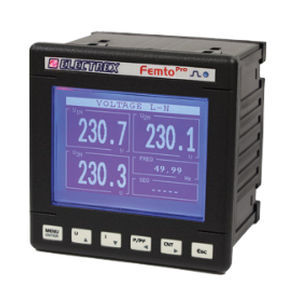

Analyseur pour réseaux PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

industrielde qualité d'énergiede puissance

Présentation
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V. Code PFA69-FB102-EM0.

Résumé fonctionnel
Analyseur d'énergie et de qualité de puissance mono/triphasé (jusqu'à 3 lignes monophasées) avec datalogger intégré et communication Modbus-RTU RS485. Précision globale Classe 1 lorsqu'utilisé avec des TA flexibles (série FCTS).

Mesure et analyse

• Classe de précision globale : Classe 1 (avec Femto Pro F + TA flexibles).
• Mesure du THD (Total Harmonic Distortion) et du TDD sur tension et courant.
• Mesure du courant de neutre.
• Détection des tensions maximale et minimale.
• Détection du courant et de la puissance de crête.
• Mesure de l'énergie active par phase.
• Analyse des harmoniques en temps réel jusqu'au 31e ordre pour les 3 tensions de phase et les 3 courants de ligne.

Datalogging et événements qualité

• Datalogger intégré pour la mémorisation des compteurs d'énergie totaux et par phase.
• Enregistrement des événements de tension : coupures, baisses (sags) et surtensions (swells).

Alarmes et logiques

• Quatre temps de fonctionnement configurables.
• Huit alarmes configurables avec prise en charge de logiques complexes.

Installation et périphériques

• Utilisation avec TA apriabiles flexibles série FCTS (TA non fournis).
• Fond de mesure configurable jusqu'à 4000 A.
• Détection et configuration du sens de rotation des phases.

Interfaces, affichage et maintenance

• Affichage LCD graphique.
• LED de calibration.
• Communication : Modbus-RTU sur RS485.
• Firmware pouvant être mis à jour à distance.
• Possibilités d'extension via codes PUK pour fonctions futures.

Alimentation, dimensions et conformité

• Alimentation : 230-240 Vac.
• Dimension face avant : 96 × 96 mm.
• Conformité : EN 50470-1 et EN 50470-3.

Caractéristiques techniques

• Modèle : FEMTO PRO 96 F (Code PFA69-FB102-EM0).
• Application : Mesure d'énergie, harmoniques et analyse de la qualité de puissance en configuration mono/triphasé (jusqu'à 3 lignes monophasées).
• Précision : Classe 1 (avec TA flexibles).
• TA supportés : TA apriabiles flexibles série FCTS (TA non inclus), fond de mesure jusqu'à 4000 A.
• Paramètres mesurés : THD, TDD, courants de phase et de neutre, tensions de phase, énergie active par phase, valeurs max/min de tension, courant et puissance.
• Analyse d'harmoniques : composantes harmoniques jusqu'au 31e ordre en temps réel.
• Datalogger : mémorisation des compteurs d'énergie total et par phase; enregistrement des événements de tension (coupures, sags, swells).
• Alarmes : 8 alarmes configurables, 4 temps de fonctionnement.
• Affichage : LCD graphique; LED de calibration.
• Communication : Modbus-RTU RS485.
• Firmware : mise à jour à distance; extensions via codes PUK.
• Dimensions face avant : 96 × 96 mm.
• Alimentation : 230-240 Vac.
• Normes : Conforme EN 50470-1 et EN 50470-3.
