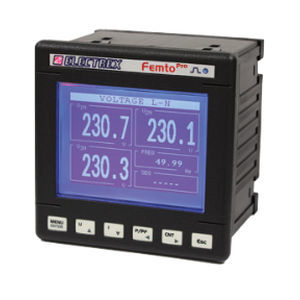

Analyseur de surveillance PFA69-EH102-E00 FEMTO PRO 96 ECT
pour réseau électriquepour réseaux électriques triphaséspour réseaux électriques monophasés

Analyseur de surveillance - PFA69-EH102-E00 FEMTO PRO 96 ECT - ELECTREX - pour réseau électrique / pour réseaux électriques triphasés / pour réseaux électriques monophasés
Analyseur de surveillance - PFA69-EH102-E00 FEMTO PRO 96 ECT - ELECTREX - pour réseau électrique / pour réseaux électriques triphasés / pour réseaux électriques monophasés
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ELECTREX

Caractéristiques

Domaine d'application
de surveillance, pour réseau électrique, pour réseaux électriques triphasés, pour réseaux électriques monophasés
Mesurande
d'harmonique, de puissance, de tension, d'énergie
Autres caractéristiques
en temps réel, RS485, graphique, multicanal, DIN 96x96

Description

Code produit
PFA69-EH102-E00

Description
Analyseur d'harmoniques et d'énergie pour installations monophasées et triphasées (supporte jusqu'à 3 lignes monophasées). Classe de précision 0,5S. Nécessite des transformateurs de courant externes (ECT) non fournis ; exemple de TA compatible : 100A (réf. PFAE000-09).

Fonctionnalités principales
  • Mesure du THD et du TDD sur tension et courant
  • Mesure du courant de neutre
  • Mesure des tensions maximale et minimale
  • Mesure du courant maximal et de la puissance maximale
  • Mesure de l'énergie active par phase
  • Analyse des harmoniques individuelles jusqu'au 31e ordre pour 3 tensions de phase et 3 courants de ligne en temps réel
  • Détection et configuration de la séquence des phases
  • 4 plages de temps de fonctionnement
  • 8 alarmes configurables avec logiques avancées
  • Affichage graphique LCD
  • LED de calibration
  • Communication Modbus-RTU sur RS485
  • Firmware upgradable à distance ; possibilités d'extensions via codes PUK

Dimensions et alimentation
Découpe avant tableau : 96 × 96 mm. Alimentation : 230-240 Vac.

Conformité
Conforme aux normes EN 50470-1 et EN 50470-3.

Caractéristiques techniques / spécifications
  • Type : Analyseur d'harmoniques et d'énergie (mono-/tri-phasé, supporte jusqu'à 3 lignes monophasées)
  • Classe de précision : 0,5S
  • Entrées de courant : transformateurs de courant externes (ECT), non fournis
  • Exemple de TA : 100A (réf. PFAE000-09)
  • Paramètres mesurés : THD, TDD, tension, courant, courant de neutre, tension min/max, courant max, puissance max, énergie active par phase
  • Analyse harmonique : harmoniques individuelles jusqu'au 31e ordre pour 3 tensions de phase et 3 courants de ligne, en temps réel
  • Détection phases : détection automatique de la séquence et configuration du sens des phases
  • Temps de fonctionnement : 4 plages configurables
  • Alertes : 8 alarmes configurables avec logiques complexes
  • Interface utilisateur : écran LCD graphique et LED de calibration
  • Communication : Modbus-RTU sur RS485
  • Firmware : mise à jour à distance ; extensions via codes PUK
  • Dimension façade : 96 × 96 mm
  • Alimentation : 230-240 Vac
  • Normes : EN 50470-1, EN 50470-3
