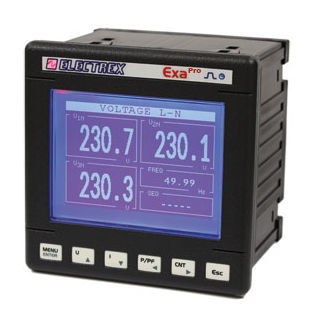

Centrale de mesure numérique PFAE9-1H102-E00 EXA PRO 96

Présentation
Analyseur d'harmoniques et d'énergie conçu pour environnements industriels sévères. Classe de précision 0,5S. Raccordement via transformateurs d'intensité (TA) ../5A ou ../1A (TA non fournis). Mesure du THD et du TDD sur tension et courant, courant de neutre, tensions maximale et minimale, courant et puissance maximales, et énergie active par phase. Analyse harmonique monoharmonique jusqu'au 31e ordre sur les 3 tensions de phase et les 3 courants de ligne en temps réel. Détection et configuration du sens de séquence des phases. Écran LCD graphique et LED de calibration. Communication Modbus-RTU sur RS485. Firmware actualisable à distance et extensible via codes PUK pour futures options. Dimensions d'encastrement: 96 × 96 mm. Alimentation: 230-240 VAC. Conforme aux normes EN 50470-1 et EN 50470-3.

Principales fonctionnalités

• Analyse des harmoniques et de l'énergie pour environnements sévères
• Classe de précision: 0,5S
• Raccordement via TA externes ../5A ou ../1A (TA non fournis)
• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre, tensions max/min, courant et puissance max
• Mesure de l'énergie active par phase
• Analyse monoharmonique jusqu'au 31e ordre pour tensions triphasées et courants de ligne en temps réel
• Détection et configuration du sens de séquence des phases
• 4 temporisateurs de fonctionnement et 8 alarmes configurables avec prise en charge de logiques complexes
• Écran LCD graphique et LED de calibration
• Communication: Modbus-RTU (RS485)
• Firmware actualisable à distance et extensible via codes PUK

Documents disponibles

• Fiche produit EXA PRO (PDF)
• Notice d'installation EXA / FEMTO PRO 96 RS485 (PDF)

Caractéristiques techniques

• Code modèle: PFAE9-1H102-E00
• Famille: EXA PRO 96
• Dimension encastrement: 96 × 96 mm
• Alimentation: 230-240 VAC
• Classe de précision: 0,5S
• Raccordement TA: ../5A ou ../1A (TA non fournis)
• Analyse harmonique: monoharmonique jusqu'au 31e ordre
• Mesures: THD, TDD, courant de neutre, tension max/min, courant max, puissance, énergie active par phase
• Affichage: LCD graphique; LED de calibration
• Temporisateurs / alarmes: 4 temporisateurs; 8 alarmes configurables avec logiques complexes
• Communication: Modbus-RTU (RS485)
• Firmware: actualisable à distance; extensions via codes PUK
• Normes: EN 50470-1, EN 50470-3
• Adapté aux environnements sévères
