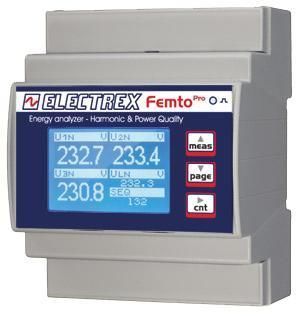

Analyseur de surveillance PFA64-1B1Z2-EMF FEMTO PRO D4 5A CLAMP

pour réseau électriquede réseau ACpour réseaux

Présentation
Analyseur d'énergie Harmoniques et Qualité de Puissance pour installations monophasées et triphasées (jusqu'à 3 lignes monophasées) avec classe de précision 0,5S. Connexion via TA externes ../5A ou ../1A (TA non fournis). Mesure le THD et le TDD sur tension et courant, le courant de neutre, les tensions maximales et minimales, le courant et la puissance maximaux, ainsi que l'énergie active par phase. Analyse harmonique unitaire en temps réel jusqu'au 31e ordre sur les 3 tensions de phase et les 3 courants de ligne.

Caractéristiques

• Datalogger intégré pour l'enregistrement de quatre composantes harmoniques.
• Compteurs d'énergie totaux et par phase.
• Enregistrement des valeurs moyennes, minimales et maximales de tension, courant, puissance et fréquence.
• Enregistrement et stockage des événements de tension (coupures, creux et surtensions) pour l'analyse de la qualité de l'énergie.
• Détection du sens de phase et configuration possible.
• Quatre minuteries de fonctionnement et huit alarmes configurables avec prise en charge de logiques complexes.
• Affichage graphique LCD et LED de calibration.
• Communication via Modbus-RTU sur RS485.
• Port Bus SIO pour intégration des modules d'extension Milli Pro I/O et Milli Pro Sensor (entrées/sorties supplémentaires et capteurs environnementaux).
• Firmware pouvant être mis à jour à distance et extensible via codes PUK pour évolutions futures.
• Montage sur rail DIN, 4 modules ; connexions par bornes à vis.
• Alimentation : 230–240 VAC.
• Conformité : EN 50470-1 et EN 50470-3.

Nom commercial
FEMTO PRO D4

Code produit
PFA64-1B1Z2-EMF

Caractéristiques techniques

• Type : Analyseur d'énergie et qualité de puissance Harmonic & Power Quality (mono/triphasé, jusqu'à 3 lignes monophasées).
• Classe de précision : 0,5S.
• Transformateurs de courant : compatible ../5A ou ../1A (TA non fournis).
• Analyse harmonique : analyses d'harmoniques unitaires jusqu'au 31e ordre pour les 3 tensions de phase et les 3 courants de ligne en temps réel.
• Mesures : THD et TDD sur tension et courant ; courant de neutre ; tension max/min ; courant et puissance max ; énergie active par phase.
• Datalogger : enregistrement de 4 composantes harmoniques, compteurs d'énergie totaux et par phase, valeurs moyennes/min/max de tension, courant, puissance et fréquence.
• Journal d'événements : enregistrement des événements de tension (coupures, creux, surtensions).
• Alarmes et minuteries : 4 minuteries ; 8 alarmes configurables avec logique complexe.
• Affichage et indicateurs : écran graphique LCD ; LED de calibration.
• Communications : Modbus-RTU via RS485 ; port Bus SIO pour modules d'extension.
• Firmware : mise à jour à distance et extensible via codes PUK.
• Montage : rail DIN, 4 modules ; connexions par bornes à vis.
• Alimentation : 230–240 VAC.
• Normes : EN 50470-1, EN 50470-3.
