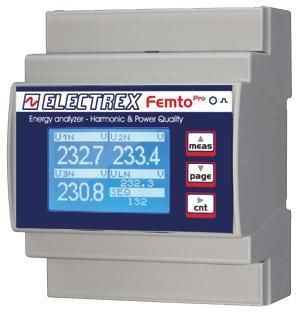

Analyseur pour réseau électrique PFA64-E0102-E00 FEMTO PRO D4 ECT CLAMP

pour réseaux électriques triphaséspour réseaux électriques monophasésde qualité d'énergie

Présentation du produit
Analyseur d'énergie mono/triphasé pour jusqu'à 3 lignes monophases. Classe de précision 0,5S. Des transformateurs de courant externes ECT sont requis (non fournis) ; exemple : 100A référence PFAE000-09.

Mesures et surveillance

• Mesure du THD et TDD sur tension et courant
• Mesure du courant de neutre
• Mesure de la tension maximale et minimale (Vmax, Vmin)
• Mesure du courant maximal et de la puissance maximale (Imax, Pmax)
• Mesure de l'énergie active par phase

Fonctions et alarmes

• Détection du sens des phases et configuration du câblage
• Quatre temporisateurs de fonctionnement
• Huit alarmes configurables avec prise en charge de logiques complexes

Interface utilisateur et évolutivité

• Affichage graphique LCD
• LED de calibration
• Firmware mettable à jour à distance
• Extensible via codes PUK pour activation de futures fonctions

Mécanique et installation

• Montage rail DIN, 4 modules
• Installation via bornes à vis

Communication et conformité

• Communication : Modbus-RTU sur RS485
• Alimentation : 230–240 VCA
• Conforme aux normes EN 50470-1 et EN 50470-3

Documentation disponible
Fiche produit et manuel d'installation (PDF) disponibles auprès du fabricant (liens non inclus).

Caractéristiques / spécifications techniques

• Type : Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophases)
• Classe de précision : 0,5S
• Capteurs de courant externes : Transformateurs de courant ECT requis (non inclus). Exemple : 100A réf. PFAE000-09
• Paramètres mesurés : THD, TDD (tension et courant), courant de neutre, Vmax, Vmin, Imax, Pmax, énergie active par phase
• Ordre des phases : détection et configurable
• Temporisateurs et alarmes : 4 temporisateurs de fonctionnement; 8 alarmes configurables; prises en charge des logiques complexes
• Affichage : LCD graphique; LED de calibration
• Communication : Modbus-RTU sur RS485
• Firmware : Mises à jour à distance; extensible via codes PUK
• Montage : Rail DIN, 4 modules
• Connexions : Bornes à vis
• Alimentation : 230–240 VCA
• Normes : EN 50470-1, EN 50470-3
