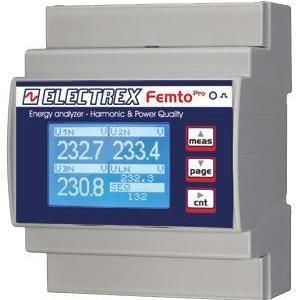

Analyseur de surveillance PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

pour réseau électriqueindustrielde puissance

Présentation
Analyseur d'énergie Harmoniques & Qualité électrique pour systèmes mono- et triphasés (jusqu'à 3 lignes monophasées). Classe de précision 0,5S ; conçu pour être utilisé avec des transformateurs de courant externes ECT (non fournis). Analyse des harmoniques en temps réel jusqu'au 31e ordre sur les tensions de phase et les courants de ligne. Datalogger intégré, enregistreur d'événements pour interruptions/baisse/hausse de tension, détection du sens de phase, quatre temporisateurs et huit alarmes configurables. Afficheur graphique LCD et LED de calibration. Communication Modbus-RTU (RS485) et port SIO pour extensions Milli Pro. Montage sur rail DIN, 4 modules. Alimentation 230–240 VAC.

Fonctions principales

• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre, tension maximale/minimale, courant et puissance maximaux
• Mesure de l'énergie active par phase et compteurs d'énergie totaux
• Analyse harmonique mono-ordre jusqu'au 31e ordre en temps réel
• Datalogger intégré pour composants harmoniques et valeurs statistiques (moyenne/min/max)
• Enregistrement d'événements de tension : interruptions, brefs affaiblissements (sags) et surtensions (swells)
• Détection et configuration du sens cyclique des phases
• 4 temporisateurs de fonctionnement et 8 alarmes configurables avec support de logiques complexes
• Afficheur LCD graphique et LED de calibration
• Firmware pouvant être mis à jour à distance via codes PUK

Caractéristiques techniques

• Code produit : PRA64-EB1Z2-EMF
• Modèle : FEMTO PRO D4
• Type : Analyseur d'énergie Harmoniques & Qualité électrique (mono/triphasé, jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Transformateurs de courant externes : ECT requis (non inclus), exemple 100 A réf. PFAE000-09
• Analyse harmonique : analyse mono-harmonique jusqu'au 31e ordre sur 3 tensions de phase et 3 courants de ligne (temps réel)
• Grandeurs mesurées : THD, TDD, tension, courant, courant de neutre, puissance, énergie active, valeurs moyennes/min/max, fréquence
• Datalogger : composants harmoniques, compteurs d'énergie totaux et par phase, valeurs statistiques
• Enregistrement d'événements : interruptions, sags, swells
• Temporisateurs & alarmes : 4 temporisateurs ; 8 alarmes configurables avec logiques complexes
• Communication : Modbus-RTU (RS485) ; Bus SIO pour modules Milli Pro I/O et Milli Pro Sensor
• Affichage : LCD graphique ; témoin : LED de calibration
• Firmware : mise à jour à distance et extensible via codes PUK
• Montage : rail DIN, 4 modules
• Connexions : connecteurs RJ45 et borniers amovibles
• Alimentation : 230–240 VAC
• Normes : EN 50470-1, EN 50470-3
