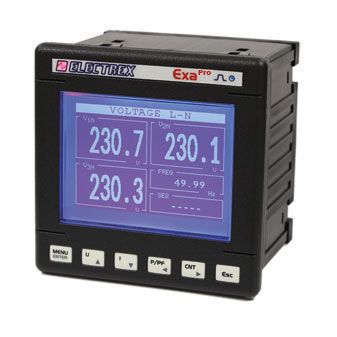

Analyseur pour environnement dangereux PFAE9-10102-E00 EXA PRO 96

pour réseaux électriques triphaséspour réseaux électriques monophasésindustriel

Présentation du produit
Analyseur d'énergie monophasé/triphasé conçu pour environnements industriels et sévères. Mesure les harmoniques et les paramètres de qualité de l'énergie avec précision ; raccordement via TA externes (../5A ou ../1A, non fournis). Découpe panneau 96 × 96 mm, alimentation 230–240 VAC.

Fonctions principales

• Raccordement via TA ../5A ou ../1A (non fournis)
• Classe de précision 0,5S
• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Surveillance de la tension maximale et minimale
• Mesure du courant maximal et de la puissance maximale
• Mesure de l'énergie active par phase
• Détection du sens de phase et configuration des paramètres de phase

Fonctions d'exploitation et d'alarme

• Quatre temporisateurs de fonctionnement programmables
• Huit alarmes configurables avec prise en charge de conditions logiques complexes

Affichage et indicateurs

• Écran graphique LCD pour valeurs mesurées et menus
• LED d'état de calibration

Communications et firmware

• Communication Modbus‑RTU via RS485
• Firmware mis à jour à distance ; extensible via codes PUK pour évolutions après installation

Mécanique et électrique

• Dimensions de montage en panneau : 96 × 96 mm
• Alimentation : 230–240 VAC

Normes

• Conforme aux normes EN 50470‑1 et EN 50470‑3

Caractéristiques techniques

• Famille de modèle : EXA PRO 96
• Code produit : PFAE9-10102-E00
• Phase : Mono/Triphasé
• Entrée de courant via TA : ../5A ou ../1A (TA non fournis)
• Précision : Classe 0,5S
• Paramètres mesurés : THD, TDD, courant de neutre, Vmax, Vmin, Imax, puissance maximale, énergie active par phase
• Détection du sens de phase : Oui
• Temporisateurs : 4 temporisateurs de fonctionnement programmables
• Alarmes : 8 alarmes configurables avec support de logiques complexes
• Affichage : LCD graphique
• Indicateurs : LED de calibration
• Communications : Modbus‑RTU via RS485
• Firmware : Mise à jour à distance ; extensions via codes PUK
• Découpe / montage panneau : 96 × 96 mm
• Alimentation : 230–240 VAC
• Conformité : EN 50470‑1, EN 50470‑3
