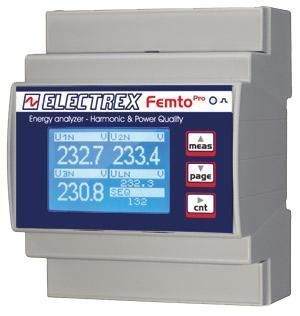

Analyseur de surveillance PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP H

pour réseau électriquede réseau ACpour réseaux électriques triphasés

Présentation
Analyseur d'énergie mono/triphasé pour jusqu'à trois lignes monophasées. Classe de précision 0,5S. Conçu pour la surveillance des harmoniques et de la qualité de l'alimentation, compatible avec transformateurs de courant ECT externes (non inclus), exemple TA référence PFAE000-09 (100 A). Mesures en temps réel : THD/TDD, courant de neutre, tensions max/min, courant et puissance de pointe, et énergie active par phase.

Caractéristiques techniques

• Type : Analyseur d'énergie mono/triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Transformateurs de courant : ECT externes (non inclus) ; exemple : PFAE000-09 (100 A)
• Analyse harmonique : analyse harmonique simple jusqu'au 31e ordre sur 3 tensions de phase et 3 courants de ligne en temps réel
• Affichage : LCD graphique et LED de calibrage
• Montage : Rail DIN, 4 modules
• Connexions : Bornes à vis
• Alimentation : 230–240 VAC
• Normes : EN 50470-1 et EN 50470-3

Fonctions principales

• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Détection des tensions maximale et minimale
• Enregistrement du courant et de la puissance maximale
• Mesure de l'énergie active par phase
• Détection du sens des phases et configuration associée
• Analyse harmonique unitaire jusqu'au 31e ordre
• 4 temporisateurs de fonctionnement configurables
• 8 alarmes configurables avec prise en charge de logiques complexes

Connectivité & firmware

• Communication : Modbus-RTU sur RS485
• Firmware : Mise à jour à distance ; extensible via codes PUK pour évolutions futures

Remarques
Les transformateurs de courant ECT externes sont requis pour la mesure du courant et ne sont pas fournis. Exemple : PFAE000-09 (100 A).
