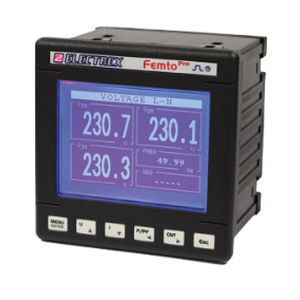

Analyseur de signal PFA69-FB1Z2-EMF FEMTO PRO 96 F

de surveillancepour réseau électriquepour réseaux électriques triphasés

Présentation
FEMTO PRO 96 F PFA69-FB1Z2-EMF est un analyseur Harmonic & Power Quality pour systèmes mono-/tri-phases (jusqu'à 3 lignes monophasées). Classe de précision globale 1 (FEMTO PRO F + TA flexibles à ouverture). Conçu pour l'utilisation avec les TA flexibles à ouverture série FCTS (non fournis) ; fond d'échelle de courant configurable jusqu'à 4000 A.

Fonctions de mesure

• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Détection des tensions maximale et minimale
• Détection du courant et de la puissance maximum
• Énergie active par phase
• Analyse harmonique en temps réel des harmoniques individuelles jusqu'au 31e ordre pour les 3 tensions de phase et les 3 courants de ligne

Enregistrement et gestion des données

• Datalogger intégré enregistrant 4 composantes harmoniques
• Stockage des compteurs d'énergie totaux et par phase
• Enregistrement des valeurs moyennes, minimales et maximales de tensions, courants, puissances et fréquence
• Détection et journalisation des événements de tension (interruptions, creux et surtensions)

Configuration et alarmes

• Détection et configuration du sens de phasage
• Quatre plages horaires de fonctionnement
• 8 alarmes configurables, y compris des logiques complexes

Interfaces et intégration

• Écran LCD graphique
• LED de calibration
• Communication Modbus-RTU via RS485
• Port Bus SIO pour intégrer des modules d'extension Milli Pro I/O et Milli Pro sensor (E/S et/ou capteurs environnementaux)
• Firmware pouvant être mis à jour à distance

Alimentation et dimensions

• Tension d'alimentation : 230-240 Vac
• Dimensions façade/panneau : 96×96 mm

Conformité
Conforme aux normes EN 50470-1 et EN 50470-3.

Caractéristiques / spécifications techniques

• Code produit : PFA69-FB1Z2-EMF
• Nom commercial : FEMTO PRO 96 F
• Type : Analyseur Harmonic & Power Quality (mono-/tri-phase, jusqu'à 3 lignes monophasées)
• Classe de précision globale : Classe 1 (FEMTO PRO F + TA flexibles à ouverture)
• TA recommandés : TA flexibles à ouverture série FCTS (non inclus)
• Fond d'échelle courant configurable : jusqu'à 4000 A
• Analyse harmonique : jusqu'au 31e ordre
• Datalogger : enregistrement de 4 composantes harmoniques, compteurs d'énergie, valeurs moyennes/min/max
• Événements qualité réseau : interruptions, creux, surtensions
• Alarmes : jusqu'à 8 alarmes configurables, 4 plages horaires
• Interfaces : Modbus-RTU (RS485), Port Bus SIO pour modules d'extension
• Affichage : LCD graphique
• Firmware : mise à jour à distance
• Dimensions panneau : 96 × 96 mm
• Alimentation : 230-240 Vac
• Normes : EN 50470-1, EN 50470-3
