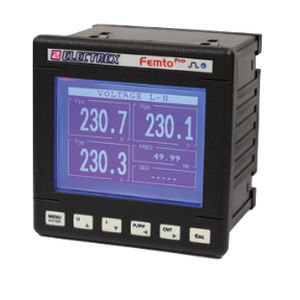

Analyseur pour réseau électrique PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

pour réseaux électriques triphaséspour réseaux électriques monophasésde qualité d'énergie

Présentation
Analyseur d'harmoniques et de qualité d'énergie pour installations monophasées et triphasées (jusqu'à 3 lignes monophasées) avec classe de précision 0,5S. Nécessite des transformateurs de courant externes ECT (non fournis), par ex. 100A réf. PFAE000-09. Mesure le THD et le TDD sur tension et courant, le courant de neutre, les tensions maximale et minimale, le courant et la puissance de pointe, ainsi que l'énergie active par phase. Analyse les harmoniques individuelles jusqu'au 31e ordre pour les 3 tensions de phase et les 3 courants de ligne en temps réel. Datalogger intégré pour l'enregistrement des composantes harmoniques, des compteurs d'énergie totaux et par phase, et des valeurs moyennes/min/max des tensions, courants, puissances et fréquence. Détection et enregistrement des événements de tension (coupures, creux et surtensions) pour l'analyse de la qualité de l'énergie. Détection et configuration du sens de rotation des phases. Quatre intervalles de fonctionnement et huit alarmes configurables avec logiques complexes. Écran graphique LCD et LED de calibration. Communication Modbus-RTU RS485. Port Bus SIO pour intégrer les modules d'extension Milli Pro I/O et Milli Pro sensor (E/S et capteurs environnementaux). Firmware pouvant être mis à jour à distance. Dimensions face avant 96×96 mm. Alimentation 230-240 Vac. Conforme aux normes EN 50470-1 et EN 50470-3.

Fonctions principales

• Mesure du THD et du TDD sur tension et courant
• Mesure du courant de neutre
• Détection tension max/min, courant et puissance de pointe
• Mesure de l'énergie active par phase
• Analyse harmonique individuelle jusqu'au 31e ordre pour 3 tensions de phase et 3 courants de ligne en temps réel
• Datalogger intégré pour composantes harmoniques, compteurs d'énergie et valeurs moyennes/min/max de tension, courant, puissance et fréquence
• Détection et mémorisation des événements de qualité d'énergie (coupures, creux, surtensions)
• 4 intervalles de fonctionnement et 8 alarmes configurables avec logiques complexes
• Écran graphique LCD et LED de calibration
• Communication Modbus-RTU RS485 et port Bus SIO pour modules d'extension et capteurs
• Firmware mis à jour à distance

Caractéristiques techniques

• Référence commerciale : FEMTO PRO 96
• Code produit : PFA69-EB1Z2-EMF
• Type : Analyseur d'harmoniques et de qualité d'énergie monophasé/triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Transformateurs de courant externes (ECT) requis (non inclus) - ex. 100A réf. PFAE000-09
• Analyse harmonique : jusqu'au 31e ordre
• Datalogger : enregistrement de 4 composantes harmoniques, compteurs d'énergie total et par phase, valeurs moyennes/min/max de tensions, courants, puissances et fréquence
• Événements qualité : enregistrement des coupures, creux (sag) et surtensions (swell)
• Alarmes : 8 alarmes configurables avec logiques complexes
• Intervalles de fonctionnement : 4
• Affichage : écran graphique LCD
• Indicateur : 1 LED de calibration
• Communications : Modbus-RTU RS485
• Port Bus SIO : intégration des modules Milli Pro I/O et Milli Pro sensor (E/S et capteurs)
• Firmware : mise à jour à distance
• Dimensions face avant : 96 × 96 mm
• Tension d'alimentation : 230-240 Vac
• Conformité : EN 50470-1, EN 50470-3
