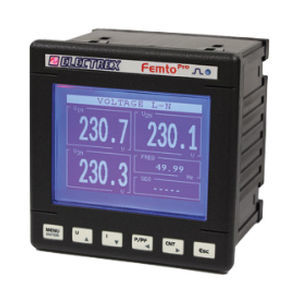

Analyseur pour réseau électrique FEMTO PRO 96 F

pour réseaux électriques triphaséspour réseaux électriques monophasésde puissance

Code produit
Code PFA69-F0102-E00

Description
Analyseur d'énergie mono-triphase (jusqu'à 3 lignes monophasées) avec précision globale de classe 1 (Femto Pro F + TA flexibles). Conçu pour une utilisation avec les TA ouvrables flexibles série FCTS (non inclus) ; fond d'échelle configurable jusqu'à 4000 A. Mesure le THD et le TDD sur tension et courant, le courant de neutre, la tension maximale et minimale, le courant et la puissance maximaux, ainsi que l'énergie active par phase. Détection et configuration du sens de rotation des phases. Quatre temporisations de fonctionnement et 8 alarmes configurables avec logiques complexes.

Caractéristiques principales

• Mesure monophasée et triphasée (jusqu'à 3 lignes monophasées)
• Précision globale de classe 1 (avec TA flexibles)
• Compatible avec les TA ouvrables flexibles série FCTS (TA non inclus)
• Fond d'échelle configurable jusqu'à 4000 A
• Mesure THD et TDD sur tension et courant
• Mesure du courant de neutre
• Détection de la tension maximale et minimale
• Détection du courant et de la puissance maximaux
• Mesure de l'énergie active par phase
• Détection et configuration du sens de rotation des phases
• Quatre temporisations de fonctionnement
• 8 alarmes configurables avec logiques complexes
• Écran graphique LCD
• LED de calibration
• Communication Modbus-RTU RS485
• Firmware téléchargeable à distance ; extensions futures via codes PUK
• Découpe panneau 96×96 mm
• Alimentation 230-240 Vac
• Conforme aux normes EN 50470-1 et EN 50470-3

Documents disponibles
Fiche produit et instructions d'installation (pdf) disponibles sur le site du fabricant.

Caractéristiques / Spécifications techniques

• Type : Analyseur d'énergie mono-triphase
• Précision : Classe 1 globale (avec TA flexibles)
• Tensions mesurées : tension et paramètres associés (y compris THD/TDD)
• Courants mesurés : courant de phase et courant de neutre ; fond d'échelle configurable jusqu'à 4000 A avec TA appropriés
• Paramètres calculés : énergie active par phase, puissance maximale, valeurs min/max de tension
• Alarmes : 8 alarmes configurables (logiques complexes prises en charge)
• Communication : Modbus-RTU via RS485
• Interface utilisateur : écran graphique LCD + LED de calibration
• Firmware : Mise à jour à distance ; extensions via codes PUK
• Dimensions panneau : 96×96 mm (face)
• Alimentation : 230-240 Vac
• Normes : EN 50470-1, EN 50470-3
• Accessoires : Compatible avec les TA ouvrables flexibles série FCTS (non inclus)
