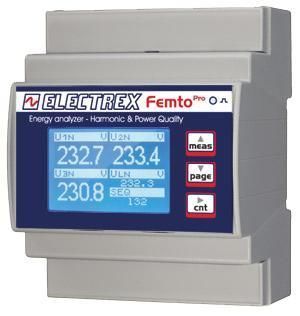

Analyseur de surveillance PFA64-EB102-EM0 FEMTO PRO D4 ECT CLAMP

pour réseau électriqueindustrielde qualité d'énergie

Présentation du produit
Analyseur d'énergie et de qualité de puissance adapté aux installations monophasées et triphasées (jusqu'à 3 lignes monophasées). Classe de précision 0,5S. Utilise des transformateurs de courant externes ECT (non fournis), par ex. 100A référence PFAE000-09. Mesure le THD et le TDD sur tension et courant, le courant de neutre, les tensions maximale et minimale, l'intensité et la puissance maximales, ainsi que l'énergie active par phase. Analyse des harmoniques individuelles jusqu'au 31e ordre en temps réel sur les 3 tensions de phase et les 3 courants de ligne.

Enregistrement des données et événements
Enregistreur de données intégré pour la mémorisation des compteurs d'énergie (total et par phase) et l'enregistrement des événements de tension (interruptions, creux et surtensions) pour l'analyse de la qualité de l'énergie et le diagnostic.

Fonctionnalités
Détection et configuration du sens de rotation des phases. Quatre temporisateurs de fonctionnement et huit alarmes configurables avec prise en charge de logiques complexes. Écran LCD graphique et LED de calibration pour vérification sur site. Communication via Modbus-RTU sur RS485. Firmware pouvant être mis à jour à distance et extensible via codes PUK pour fonctions futures.

Installation et conformité
Montage sur rail DIN, 4 modules. Câblage via borniers à vis. Alimentation : 230–240 VAC. Conforme aux normes EN 50470-1 et EN 50470-3.

Caractéristiques / spécifications techniques

• Type : Analyseur d'énergie et de qualité de puissance
• Configuration : Mono/Triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Transformateurs de courant : TA ECT externes (non inclus) ; exemple : 100A réf. PFAE000-09
• Grandeurs mesurées : THD, TDD, courant de neutre, tension max/min, courant max, puissance max, énergie active phase par phase
• Analyse harmonique : Jusqu'au 31e ordre pour tensions et courants (3 phases) en temps réel
• Datalogger : Compteurs d'énergie total et par phase, événements de tension (interruptions, creux, surtensions)
• Détection : Détection et configuration du sens de rotation des phases
• Temporisateurs & alarmes : 4 temporisateurs ; 8 alarmes configurables avec prise en charge de logiques complexes
• Affichage & indicateurs : Écran LCD graphique ; LED de calibration
• Communication : Modbus-RTU sur RS485
• Firmware : Mise à jour à distance et extensions via codes PUK
• Montage : Rail DIN, 4 modules
• Borniers : Borne à vis
• Alimentation : 230–240 VAC
• Normes : EN 50470-1, EN 50470-3
