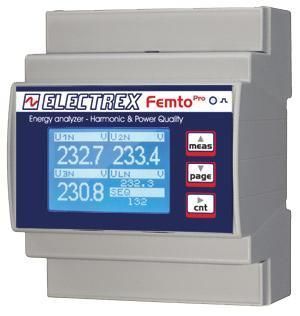

Analyseur de surveillance PFA64-EB1Z2-EMF FEMTO PRO D4 ECT CLAMP

pour réseau électriquepour réseaux électriques triphaséspour réseaux électriques monophasés

Présentation du produit
Analyseur d'énergie Harmoniques & Qualité. Analyseur mono/triphasé (jusqu'à 3 lignes monophasées) de classe de précision 0,5S. Conçu pour être utilisé avec des transformateurs de courant externes ECT (non inclus) — exemple : 100A code modèle PFAE000-09. Mesure le THD et le TDD sur tension et courant, le courant de neutre, la tension maximale et minimale, le courant et la puissance maximum, et l'énergie active par phase.

Fonctionnalités

• Analyse des harmoniques individuelles jusqu'au 31e ordre sur les trois tensions de phase et les trois courants de ligne en temps réel.
• Datalogger intégré pour l'enregistrement de quatre composantes harmoniques, des compteurs d'énergie totaux et par phase, et des valeurs moyennes, minimales et maximales de tension, courant, puissance et fréquence.
• Enregistre et stocke les événements de tension (interruptions, creux et surtensions) pour l'analyse de la qualité de l'énergie.
• Détection et configuration du sens de phase.
• Quatre temporisateurs de fonctionnement et huit alarmes configurables, avec prise en charge de conditions logiques complexes.
• Affichage graphique LCD et LED de calibration pour la surveillance locale et l'indication d'état.
• Communication via Modbus-RTU RS485.
• Port Bus SIO pour l'intégration de modules d'extension Milli Pro I/O et Milli Pro Sensor (E/S additionnelles et capteurs environnementaux).
• Firmware évolutif par mise à jour à distance via codes PUK pour des upgrades futurs même après installation.

Mécanique et installation
Montage sur rail DIN, 4 modules. Installation via borniers à vis. Alimentation : 230–240 VAC. Conforme aux normes EN 50470-1 et EN 50470-3.

Code produit
Code PFA64-EB1Z2-EMF

Caractéristiques / spécifications techniques

• Type de produit : Analyseur d'énergie Harmoniques & Qualité
• Configuration : Mono/Triphasé (jusqu'à 3 lignes monophasées)
• Classe de précision : 0,5S
• Transformateurs de courant : ECT externes (non inclus) — exemple 100A (code modèle PFAE000-09)
• Harmoniques : Analyse des harmoniques individuelles jusqu'au 31e ordre (tensions et courants de ligne)
• Mesures : THD, TDD (tension et courant), courant de neutre, tension max/min, courant max, puissance, énergie active par phase
• Datalogger : enregistre quatre composantes harmoniques, compteurs d'énergie (totaux et par phase), valeurs moyennes/min/max de tension, courant, puissance, fréquence
• Événements : enregistrement des interruptions de tension, creux et surtensions
• Protection/Détection : détection et configuration du sens de phase
• Temporisateurs et Alarmes : quatre temporisateurs ; huit alarmes configurables avec logique complexe
• Affichage/Indicateurs : affichage graphique LCD ; LED de calibration
• Communications : Modbus-RTU sur RS485 ; Bus SIO pour modules d'extension
• Firmware : mise à jour à distance et extensible via codes PUK
• Montage : rail DIN, 4 modules
• Connexion : installation par borniers à vis
• Alimentation : 230–240 VAC
• Normes : EN 50470-1, EN 50470-3
