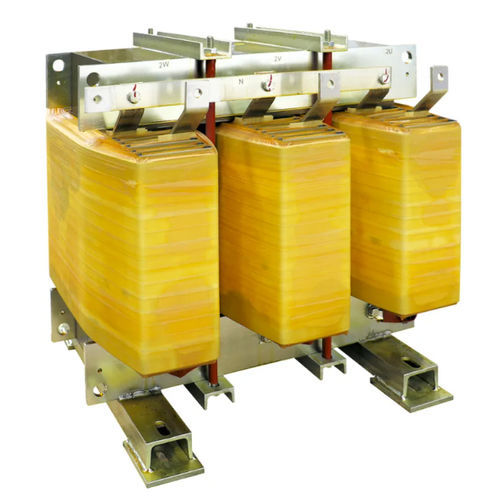

Transformateur d'isolement DZN0 K4 AL IP00

secpour service intérieurIEC

Présentation
Ortea Next DZN0 K4 AL IP00 - transformateur d'isolement basse tension destiné à la sécurité électrique, à la réduction des perturbations et à la protection des équipements en environnements industriels.

Caractéristiques techniques principales

• Fréquence : 50 Hz
• Facteur K : 4
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Zig-zag
• Groupe vectoriel : Dzn0
• Matériau du noyau : acier magnétique M270
• Matériau des enroulements : aluminium
• Écran électrostatique : entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surcharge thermique (élévation) : 125 °C
• Altitude maximale : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : intérieure
• Degré de protection : IP00
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes disponibles (Code | Puissance [kVA] | Courant d'appel | Pertes à vide [W] | Pertes dépendantes [W] | Vcc %)
Code | Puissance | Courant d'appel | Pertes à vide | Pertes dépendantes | Vcc %
DZN0 K4 AL IP00 40 | 40 | 19 | 375 | 1340 | 4
DZN0 K4 AL IP00 50 | 50 | 13 | 440 | 1580 | 4
DZN0 K4 AL IP00 63 | 63 | 13 | 480 | 1660 | 4
DZN0 K4 AL IP00 80 | 80 | 13 | 670 | 1820 | 4
DZN0 K4 AL IP00 90 | 90 | 13 | 730 | 1920 | 4
DZN0 K4 AL IP00 100 | 100 | 13 | 790 | 2030 | 4
DZN0 K4 AL IP00 110 | 110 | 11 | 830 | 2140 | 4
DZN0 K4 AL IP00 125 | 125 | 11 | 930 | 2400 | 4
DZN0 K4 AL IP00 140 | 140 | 11 | 980 | 2610 | 4
DZN0 K4 AL IP00 160 | 160 | 11 | 1030 | 2990 | 4
DZN0 K4 AL IP00 180 | 180 | 10 | 1180 | 3150 | 4
DZN0 K4 AL IP00 200 | 200 | 10 | 1280 | 3360 | 4
DZN0 K4 AL IP00 225 | 225 | 10 | 1380 | 3580 | 4
DZN0 K4 AL IP00 250 | 250 | 9 | 1530 | 3840 | 4
DZN0 K4 AL IP00 280 | 280 | 9 | 1570 | 4160 | 4
DZN0 K4 AL IP00 315 | 315 | 9 | 1730 | 4540 | 4
DZN0 K4 AL IP00 350 | 350 | 9 | 1850 | 4910 | 4
DZN0 K4 AL IP00 400 | 400 | 8 | 2020 | 5810 | 4
DZN0 K4 AL IP00 450 | 450 | 8 | 2240 | 6500 | 4
DZN0 K4 AL IP00 500 | 500 | 8 | 2400 | 7200 | 4
DZN0 K4 AL IP00 630 | 630 | 6 | 2970 | 8370 | 4
DZN0 K4 AL IP00 800 | 800 | 5 | 3200 | 9800 | 4
DZN0 K4 AL IP00 1000 | 1000 | 5 | 4320 | 11400 | 4.5
DZN0 K4 AL IP00 1250 | 1250 | 5 | 5280 | 13540 | 4.5
DZN0 K4 AL IP00 1600 | 1600 | 4 | 6600 | 16400 | 5
DZN0 K4 AL IP00 2000 | 2000 | 4 | 8100 | 19300 | 5

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 4
• Tensions : 400 V / 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Zig-zag
• Groupe vectoriel : Dzn0
• Noyau : acier magnétique M270
• Enroulements : aluminium
• Écran électrostatique : entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation et thermique : H
• Niveau d'isolation : 3
• Surchauffe (élévation) : 125 °C
• Altitude maximale : 1000 m
• Classe environnementale : E1 - C1 - F0
• Installation : intérieure
• Degré de protection : IP00
• Normes : EN 60076 / IEC 61558 (le cas échéant)
