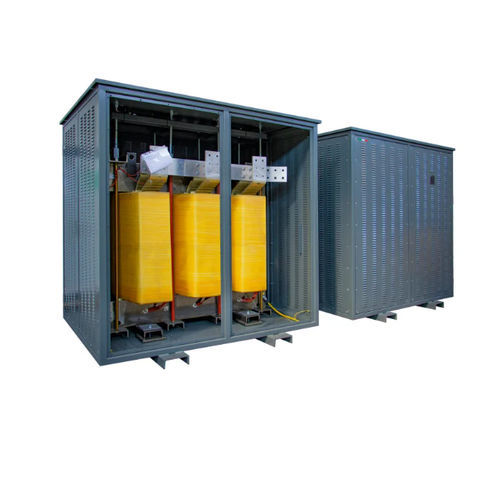

Transformateur d'isolement DZN0 K13 AL IP21

secpour service intérieurIEC

Présentation
Transformateur d'isolement basse tension pour applications industrielles. Tension nominale 400/400 V, facteur K 13, primaire en triangle — secondaire en Zig‑zag, enroulements en aluminium, écran électrostatique entre primaire et secondaire. Fabriqué par Ortea Next. Installation intérieure, degré de protection IP21.

Caractéristiques techniques
Fréquence | Facteur K | Tension d'entrée | Tension de sortie | Connexion primaire | Connexion secondaire | Groupe vectoriel | Matériau du noyau | Matériau des enroulements | Écran électrostatique | Température ambiante max. | Classe d'isolation | Niveau d'isolation | Classe thermique | Surchauffe admissible | Altitude max. | Classe environnementale - climatique - incendie | Installation | Degré de protection | Normes de référence
50 Hz | 13 | 400 V | 400 V | Triangle | Zig-zag | Dzn0 | Acier magnétique M270 | Aluminium | Entre primaire et secondaire, relié à la terre | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | Interne | IP21 | EN 60076 / IEC 61558 (le cas échéant)

Variantes (tableau récapitulatif)
Code | Puissance (kVA) | Courant d'appel (A) | Pertes à vide (W) | Pertes dépendantes (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 13
• Tension entrée/sortie : 400 V / 400 V
• Connexions : primaire Triangle, secondaire Zig-zag
• Groupe vectoriel : Dzn0
• Noyau : acier magnétique M270
• Enroulements : Aluminium
• Écran électrostatique : entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe admissible : 125 °C
• Altitude maximale : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP21
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)
