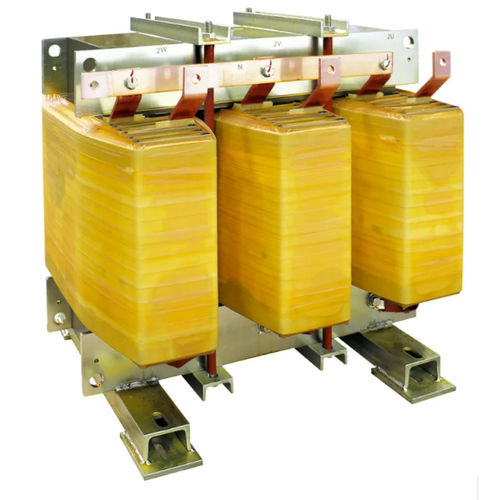

Transformateur d'isolement DZN0 K13 CU IP00

secpour service intérieurIEC

Nom du produit
Transformateur d'isolement basse tension — DZN0 K13 CU IP00

Courte description
Transformateur d'isolement BT adapté aux réseaux nécessitant une atténuation des harmoniques (facteur K 13) et une gestion du neutre. Primaire en triangle, secondaire en zig-zag pour amélioration de la mise à la terre et compensation des déséquilibres. Enroulements en cuivre et noyau en acier magnétique M270. Écran électrostatique entre primaire et secondaire, mis à la terre.

Caractéristiques techniques (résumé)
Fréquence: 50 Hz
Facteur K: 13
Tension d'entrée: 400 V
Tension de sortie: 400 V
Connexion enroulement primaire: Triangle
Connexion enroulement secondaire: Zig-zag
Groupe vectoriel: Dzn0
Matériau du noyau: acier magnétique M270
Matériau des enroulements: Cuivre
Écran électrostatique: Entre primaire et secondaire, relié à la terre
Température ambiante max: 40 °C
Classe d'isolation: H
Niveau d'isolation: 3
Classe thermique: H
Élévation de température: 125 °C
Altitude maximale: 1000 m
Classe environnementale - climatique - incendie: E1 - C1 - F0
Installation: Interne
Degré de protection: IP00
Normes: EN 60076 / IEC 61558 (le cas échéant)

Variantes disponibles (référence — Puissance — Courant d'appel — Pertes à vide — Pertes en charge — Vcc % — Fiche technique)
DZN0 K13 CU IP00 8 — Puissance: 8 — Courant d'appel: 40 — Pertes à vide: 160 — Pertes en charge: 290 — Vcc %: 3.5 — Fiche technique: disponible
DZN0 K13 CU IP00 10 — Puissance: 10 — Courant d'appel: 40 — Pertes à vide: 180 — Pertes en charge: 360 — Vcc %: 3.5 — Fiche technique: disponible
DZN0 K13 CU IP00 12 — Puissance: 12 — Courant d'appel: 40 — Pertes à vide: 190 — Pertes en charge: 450 — Vcc %: 3.5 — Fiche technique: disponible
DZN0 K13 CU IP00 15 — Puissance: 15 — Courant d'appel: 40 — Pertes à vide: 225 — Pertes en charge: 490 — Vcc %: 3.5 — Fiche technique: disponible
DZN0 K13 CU IP00 20 — Puissance: 20 — Courant d'appel: 40 — Pertes à vide: 260 — Pertes en charge: 590 — Vcc %: 3.5 — Fiche technique: disponible
DZN0 K13 CU IP00 25 — Puissance: 25 — Courant d'appel: 32 — Pertes à vide: 290 — Pertes en charge: 680 — Vcc %: 3.5 — Fiche technique: disponible
DZN0 K13 CU IP00 30 — Puissance: 30 — Courant d'appel: 26 — Pertes à vide: 330 — Pertes en charge: 720 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 40 — Puissance: 40 — Courant d'appel: 24 — Pertes à vide: 360 — Pertes en charge: 820 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 50 — Puissance: 50 — Courant d'appel: 20 — Pertes à vide: 410 — Pertes en charge: 950 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 63 — Puissance: 63 — Courant d'appel: 19 — Pertes à vide: 470 — Pertes en charge: 1120 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 70 — Puissance: 70 — Courant d'appel: 18 — Pertes à vide: 510 — Pertes en charge: 1220 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 80 — Puissance: 80 — Courant d'appel: 16 — Pertes à vide: 540 — Pertes en charge: 1320 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 90 — Puissance: 90 — Courant d'appel: 15 — Pertes à vide: 580 — Pertes en charge: 1420 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 100 — Puissance: 100 — Courant d'appel: 15 — Pertes à vide: 630 — Pertes en charge: 1570 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 110 — Puissance: 110 — Courant d'appel: 14 — Pertes à vide: 680 — Pertes en charge: 1720 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 125 — Puissance: 125 — Courant d'appel: 13 — Pertes à vide: 740 — Pertes en charge: 1920 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 140 — Puissance: 140 — Courant d'appel: 13 — Pertes à vide: 810 — Pertes en charge: 2110 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 160 — Puissance: 160 — Courant d'appel: 11 — Pertes à vide: 870 — Pertes en charge: 2310 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 180 — Puissance: 180 — Courant d'appel: 11 — Pertes à vide: 940 — Pertes en charge: 2550 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 200 — Puissance: 200 — Courant d'appel: 10 — Pertes à vide: 1020 — Pertes en charge: 2790 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 225 — Puissance: 225 — Courant d'appel: 10 — Pertes à vide: 1100 — Pertes en charge: 3070 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 250 — Puissance: 250 — Courant d'appel: 9 — Pertes à vide: 1200 — Pertes en charge: 3400 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 280 — Puissance: 280 — Courant d'appel: 9 — Pertes à vide: 1290 — Pertes en charge: 3720 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 315 — Puissance: 315 — Courant d'appel: 8 — Pertes à vide: 1410 — Pertes en charge: 4170 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 350 — Puissance: 350 — Courant d'appel: 8 — Pertes à vide: 1520 — Pertes en charge: 4610 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 400 — Puissance: 400 — Courant d'appel: 8 — Pertes à vide: 1620 — Pertes en charge: 5040 — Vcc %: 4 — Fiche technique: disponible
DZN0 K13 CU IP00 500 — Puissance: 500 — Courant d'appel: 6 — Pertes à vide: 1840 — Pertes en charge: 6120 — Vcc %: 4 — Fiche technique: disponible

caractéristiques / spécifications techniques

• Fréquence: 50 Hz
• Facteur K: 13
• Tension primaire/secondaire: 400 / 400 V
• Connexions: primaire Triangle, secondaire Zig-zag
• Groupe vectoriel: Dzn0
• Noyau: acier magnétique M270
• Enroulements: cuivre
• Écran électrostatique: primaire et secondaire reliés à la terre
• Température ambiante maximale: 40 °C
• Classe d'isolation: H
• Niveau d'isolation: 3
• Classe thermique: H
• Élévation de température admissible: 125 °C
• Altitude maximale d'installation: 1000 m
• Classe environnementale: E1 - C1 - F0
• Installation prévue: interne
• Degré de protection: IP00
• Normes: EN 60076 / IEC 61558 (le cas échéant)
