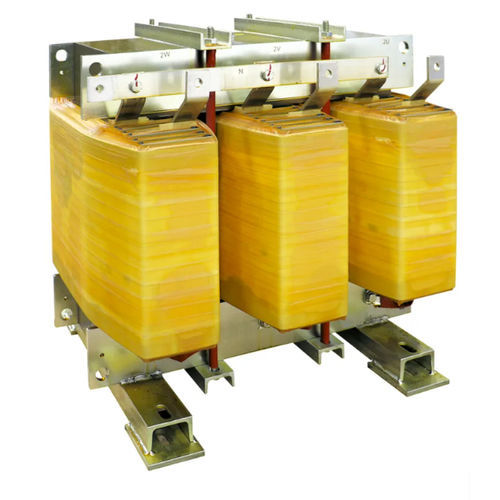

Transformateur d'isolement DZN0 K20 AL IP00

secpour service intérieurIEC

Description courte
Transformateur d'isolement BT pour installations basse tension par Ortea, conçu pour une installation en intérieur avec enroulements en aluminium et écran électrostatique entre primaire et secondaire relié à la terre.

Présentation
Le DZN0 K20 AL IP00 assure l'isolation électrique et la réduction des perturbations en mode commun sur les réseaux basse tension. Groupe vectoriel Dzn0. Noyau en acier magnétique M270 et enroulements en aluminium. Écran électrostatique placé entre le primaire et le secondaire et raccordé à la terre. Installation intérieure prévue ; degré de protection IP00.

Spécifications techniques (tableau récapitulatif)
Fréquence | 50 Hz
Facteur K | 20
Tension d'entrée | 400 V
Tension de sortie | 400 V
Connexion enroulement primaire | Triangle
Connexion enroulement secondaire | Zig-zag
Groupe vectoriel | Dzn0
Matériau du noyau | Acier magnétique M270
Matériau de l'enroulement | Aluminium
Écran électrostatique | Entre primaire et secondaire, relié à la terre
Température ambiante max | 40 °C
Classe d'isolation | H
Niveau d'isolation | 3
Classe thermique | H
Surchauffe admissible | 125 °C
Altitude max | 1000 m
Classe environnementale - climatique - incendie | E1 - C1 - F0
Installation | Interne
Degré de protection | IP00
Normes de référence | EN 60076 / IEC 61558 (le cas échéant)

Variantes disponibles (référence / puissance / courant d'appel / pertes à vide / pertes en charge / Vcc %)
Code | Puissance | Courant d'appel | Pertes à vide | Pertes dépendantes | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

Caractéristiques / Spécifications techniques

• Fréquence: 50 Hz
• Facteur K: 20
• Tension d'entrée: 400 V
• Tension de sortie: 400 V
• Connexion de l'enroulement primaire: Triangle
• Connexion de l'enroulement secondaire: Zig-zag
• Groupe vectoriel: Dzn0
• Matériau du noyau: Acier magnétique M270
• Matériau de l'enroulement: Aluminium
• Écran électrostatique: Entre le primaire et le secondaire, relié à la terre
• Température ambiante maximale: 40 °C
• Classe d'isolation: H
• Niveau d'isolation: 3
• Classe thermique: H
• Surchauffe admissible: 125 °C
• Altitude maximale: 1000 m
• Classe environnementale - climatique - incendie: E1 - C1 - F0
• Installation: Interne
• Degré de protection: IP00
• Normes de référence: EN 60076 / IEC 61558 (le cas échéant)
