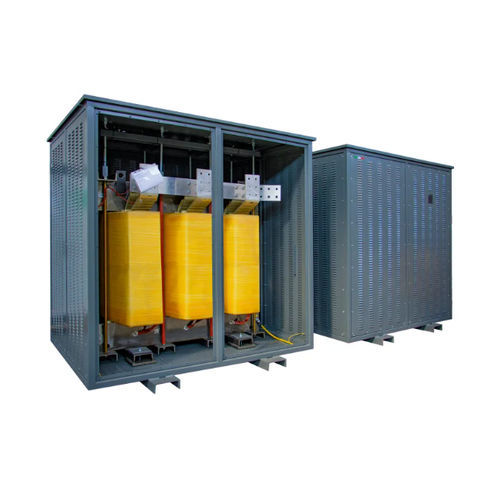

Transformateur d'isolement DYN11 K20 AL IP21

pour service intérieurIECà facteur K

Présentation
Transformateur d'isolement basse tension pour installation intérieure, groupe vectoriel Dyn11, enroulements en aluminium et noyau en acier magnétique M270. Conçu pour des applications sensibles aux distorsions harmoniques (facteur K = 20).

Tableau récapitulatif des spécifications
Fréquence | 50 Hz
Facteur K | 20
Tension d'entrée | 400 V
Tension de sortie | 400 V
Connexion enroulement primaire | Triangle
Connexion enroulement secondaire | Étoile + N
Groupe vectoriel | Dyn11
Matériau du noyau | Acier magnétique M270
Matériau des enroulements | Aluminium
Écran électrostatique | Entre primaire et secondaire, relié à la terre
Température ambiante max | 40 °C
Classe d'isolation | H
Niveau d'isolation | 3
Classe thermique | H
Élévation de température | 125 °C
Altitude maximale | 1000 m
Classe environnementale - climatique - incendie | E1 - C1 - F0
Installation | Interne
Degré de protection | IP21
Normes de référence | EN 60076 / IEC 61558 (le cas échéant)

Tableau des variantes (Code | Puissance | Courant d'appel | Pertes à vide | Pertes en charge | Vcc %)
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

Caractéristiques techniques détaillées

• Fréquence: 50 Hz
• Facteur K: 20
• Tension d'entrée: 400 V
• Tension de sortie: 400 V
• Connexion primaire: Triangle
• Connexion secondaire: Étoile + N
• Groupe vectoriel: Dyn11
• Matériau du noyau: Acier magnétique M270
• Matériau des enroulements: Aluminium
• Écran électrostatique: Entre primaire et secondaire, relié à la terre
• Température ambiante maximale: 40 °C
• Classe d'isolation: H
• Niveau d'isolation: 3
• Classe thermique: H
• Élévation de température: 125 °C
• Altitude maximale: 1000 m
• Classe environnementale - climatique - incendie: E1 - C1 - F0
• Installation: Interne
• Degré de protection: IP21
• Normes de référence: EN 60076 / IEC 61558 (le cas échéant)
