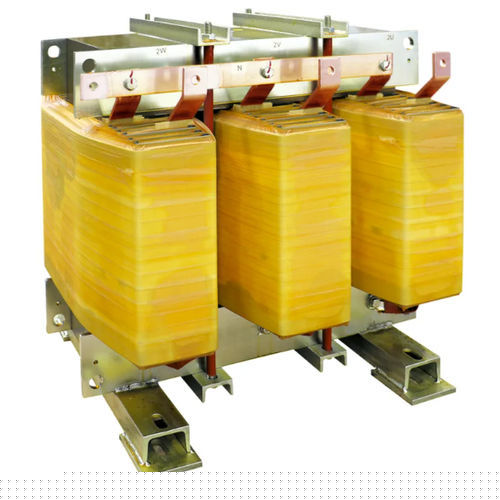

Transformateur d'isolement DZN0 K20 CU IP00

secpour service intérieurIEC

Présentation
Transformateurs d'isolement basse tension conçus pour des installations intérieures avec primaire en triangle et secondaire en zigzag. Adaptés à l'atténuation des harmoniques et à la séparation sécurisée des circuits.

Caractéristiques techniques
Fréquence: 50 Hz
Facteur K: 20
Tension d'entrée: 400 V
Tension de sortie: 400 V
Connexion de l'enroulement primaire: Triangle
Connexion de l'enroulement secondaire: Zig-zag
Groupe vectoriel: Dzn0
Matériau du noyau: M270 acier magnétique
Matériau de l'enroulement: Cuivre
Écran électrostatique: Entre primaire et secondaire, relié à la terre
Température ambiante maximale (°C): 40
Classe d'isolation: H
Niveau d'isolation: 3
Classe thermique: H
Surchauffe (°C): 125
Altitude maximale (m): 1000
Classe environnementale - climatique - incendie: E1 - C1 - F0
Installation: Interne
Degré de protection: IP00
Normes de référence: EN 60076 / IEC 61558 (le cas échéant)

Variantes (code | puissance [kVA] | courant d'appel | pertes à vide | pertes en charge | Vcc %)
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

Caractéristiques / spécifications techniques

• Fréquence: 50 Hz
• Facteur K: 20
• Tension d'entrée / sortie: 400 V
• Connexion primaire: Triangle
• Connexion secondaire: Zig-zag
• Groupe vectoriel: Dzn0
• Noyau: M270 acier magnétique
• Enroulement: Cuivre
• Écran électrostatique: entre primaire et secondaire relié à la terre
• Température ambiante max: 40 °C
• Classe d'isolation / Classe thermique: H
• Niveau d'isolation: 3
• Surchauffe: 125 °C
• Altitude max: 1000 m
• Classe environnementale - climatique - incendie: E1 - C1 - F0
• Installation: Interne
• Degré de protection: IP00
• Normes de référence: EN 60076 / IEC 61558 (le cas échéant)
