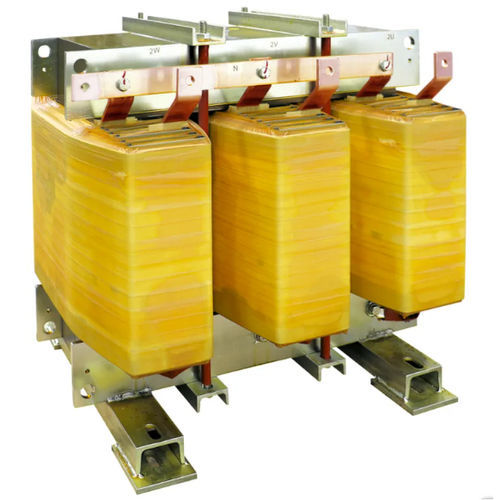

Transformateur d'isolement DYN11 K13 CU IP00

secpour service intérieurIEC

Présentation
Transformateur d'isolement basse tension destiné aux installations intérieures industrielles. Le DYN11 K13 CU IP00 assure une isolation galvanique avec groupe vectoriel Dyn11, enroulements en cuivre et facteur K = 13, adapté aux charges non linéaires et milieux à distorsion harmonique.

Caractéristiques techniques
Fréquence : 50 Hz
Facteur K : 13
Tension d'entrée : 400 V
Tension de sortie : 400 V
Connexion primaire : Triangle
Connexion secondaire : Étoile + N
Groupe vectoriel : Dyn11
Matériau du noyau : Acier magnétique M270
Matériau des enroulements : Cuivre
Écran électrostatique : Entre primaire et secondaire, relié à la terre
Température ambiante maximale : 40 °C
Classe d'isolation : H
Niveau d'isolation : 3
Classe thermique : H
Élévation de température : 125 °C
Altitude maximale : 1000 m
Classe environnementale - climatique - incendie : E1 - C1 - F0
Installation : Interne
Degré de protection : IP00
Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes disponibles
Code | Puissance (kVA) | Courant d'appel (A) | Pertes à vide (W) | Pertes dépendantes (W) | Vcc %
DYN11 K13 CU IP00 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP00 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP00 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP00 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP00 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP00 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP00 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP00 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP00 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP00 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP00 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP00 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP00 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP00 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP00 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP00 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP00 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP00 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP00 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP00 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP00 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP00 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP00 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP00 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP00 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP00 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP00 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP00 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP00 800 | 800 | 7 | 2580 | 7000 | 4.5

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 13
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Étoile + N
• Groupe vectoriel : Dyn11
• Noyau : Acier magnétique M270
• Enroulements : Cuivre
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Élévation de température : 125 °C
• Altitude maximale : 1000 m
• Classe environnementale : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP00
• Normes : EN 60076 / IEC 61558 (le cas échéant)
