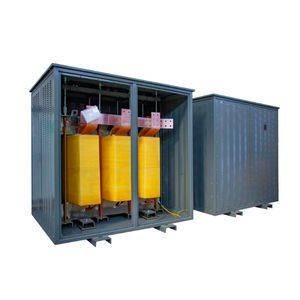

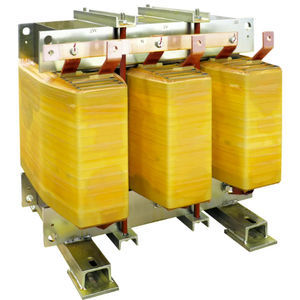

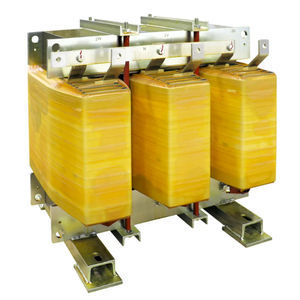

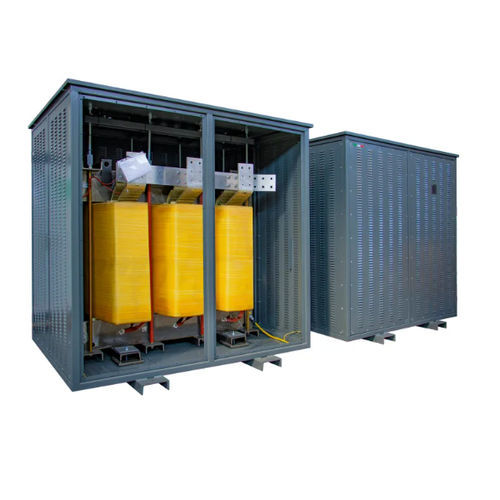

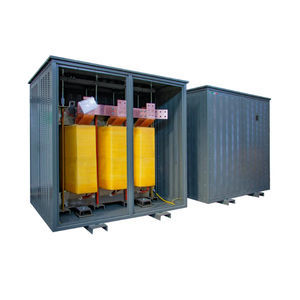

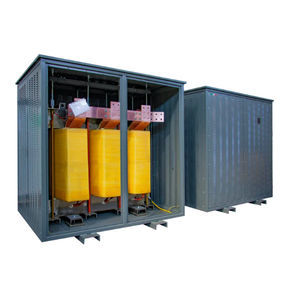

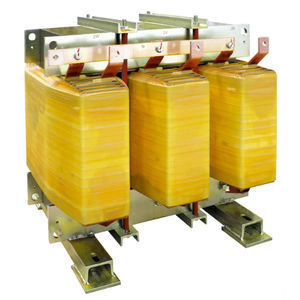

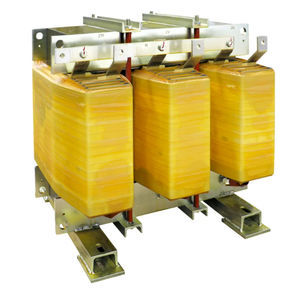

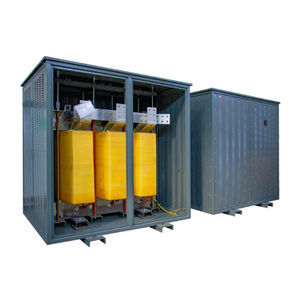

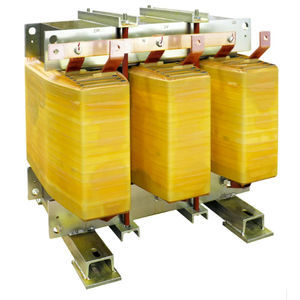

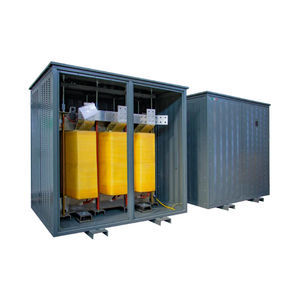

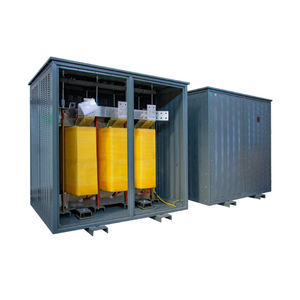

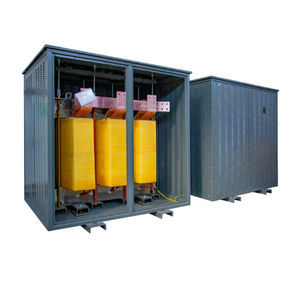

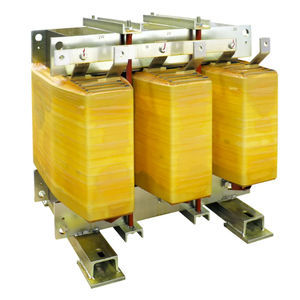

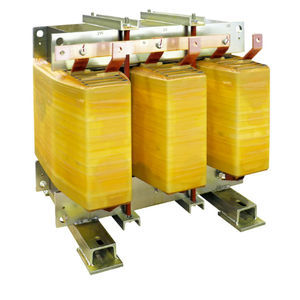

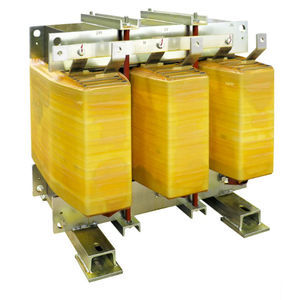

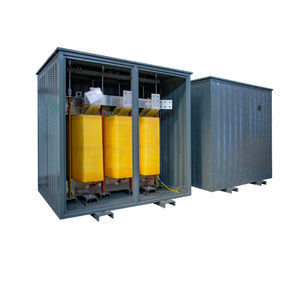

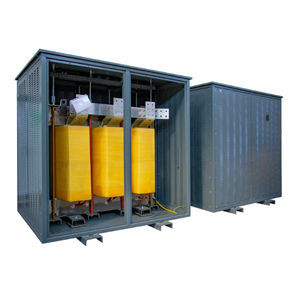

Transformateur d'isolement DZN0 K4 AL IP21

secpour service intérieurIEC

Présentation

Transformateur d'isolement basse tension DZN0 K4 AL IP21 pour installations intérieures. Groupe vectoriel Dzn0, facteur K = 4 pour charges non linéaires ; enroulements en aluminium et écran électrostatique entre primaire et secondaire mis à la terre. Degré de protection IP21.

Applications

• Distribution électrique industrielle et machines-outils
• Alimentation d'équipements électroniques et systèmes de commande sensibles
• Atténuation des effets harmoniques liés aux charges non linéaires (K4)

Caractéristiques techniques principales

Fréquence : 50 Hz ; Tension entrée/sortie : 400/400 V ; Connexion primaire : triangle ; Connexion secondaire : zig‑zag ; Noyau : acier magnétique M270 ; Enroulements : aluminium ; Écran électrostatique : entre primaire et secondaire, relié à la terre ; Température ambiante max : 40 °C ; Classe d'isolation / thermique : H ; Niveau d'isolation : 3 ; Surchauffe : 125 °C ; Altitude max : 1000 m ; Classe environnementale - climatique - incendie : E1 - C1 - F0 ; Installation : interne ; Degré de protection : IP21 ; Normes : EN 60076 / IEC 61558 (le cas échéant).

Variantes disponibles

DZN0 K4 AL IP21 40 | 40 kVA | Courant d'appel 19 A | Pertes à vide 375 W | Pertes en charge 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | Courant d'appel 13 A | Pertes à vide 440 W | Pertes en charge 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | Courant d'appel 13 A | Pertes à vide 480 W | Pertes en charge 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | Courant d'appel 13 A | Pertes à vide 670 W | Pertes en charge 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | Courant d'appel 13 A | Pertes à vide 730 W | Pertes en charge 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | Courant d'appel 13 A | Pertes à vide 790 W | Pertes en charge 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | Courant d'appel 11 A | Pertes à vide 830 W | Pertes en charge 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | Courant d'appel 11 A | Pertes à vide 930 W | Pertes en charge 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | Courant d'appel 11 A | Pertes à vide 980 W | Pertes en charge 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | Courant d'appel 11 A | Pertes à vide 1030 W | Pertes en charge 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | Courant d'appel 10 A | Pertes à vide 1180 W | Pertes en charge 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | Courant d'appel 10 A | Pertes à vide 1280 W | Pertes en charge 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | Courant d'appel 10 A | Pertes à vide 1380 W | Pertes en charge 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | Courant d'appel 9 A | Pertes à vide 1530 W | Pertes en charge 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | Courant d'appel 9 A | Pertes à vide 1570 W | Pertes en charge 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | Courant d'appel 9 A | Pertes à vide 1730 W | Pertes en charge 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | Courant d'appel 9 A | Pertes à vide 1850 W | Pertes en charge 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | Courant d'appel 8 A | Pertes à vide 2020 W | Pertes en charge 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | Courant d'appel 8 A | Pertes à vide 2240 W | Pertes en charge 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | Courant d'appel 8 A | Pertes à vide 2400 W | Pertes en charge 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | Courant d'appel 6 A | Pertes à vide 2970 W | Pertes en charge 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | Courant d'appel 5 A | Pertes à vide 3200 W | Pertes en charge 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | Courant d'appel 5 A | Pertes à vide 4320 W | Pertes en charge 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | Courant d'appel 5 A | Pertes à vide 5280 W | Pertes en charge 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | Courant d'appel 4 A | Pertes à vide 6600 W | Pertes en charge 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | Courant d'appel 4 A | Pertes à vide 8100 W | Pertes en charge 19300 W | Vcc 5%

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 4
• Tension entrée / sortie : 400 V
• Connexion primaire : triangle
• Connexion secondaire : zig‑zag
• Groupe vectoriel : Dzn0
• Matériau du noyau : M270 acier magnétique
• Matériau de l'enroulement : Aluminium
• Écran électrostatique : entre primaire et secondaire, relié à la terre
• Température ambiante max : 40 °C
• Classe d'isolation / thermique : H
• Niveau d'isolation : 3
• Surchauffe : 125 °C
• Altitude max : 1000 m
• Classe environnementale : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP21
• Normes : EN 60076 / IEC 61558 (le cas échéant)
