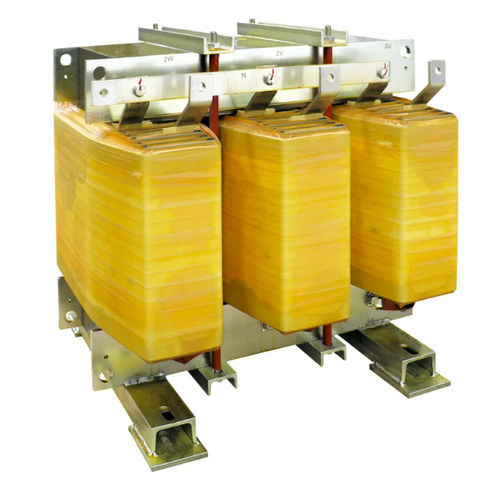

Transformateur d'isolement DYN11 K13 AL IP00

secpour service intérieurIEC

Présentation
Transformateurs d'isolement BT destinés à la séparation et à la protection des circuits d'alimentation en basse tension. Conçus pour charges non linéaires avec facteur K 13; enroulements en aluminium et noyau en acier magnétique M270. Installation intérieure, écran électrostatique entre primaire et secondaire relié à la terre. Références normatives : EN 60076 / IEC 61558 (le cas échéant).

Caractéristiques techniques

• Fréquence : 50 Hz
• Facteur K : 13
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexion enroulement primaire : Triangle
• Connexion enroulement secondaire : Étoile + N
• Groupe vectoriel : Dyn11
• Matériau du noyau : acier magnétique M270
• Matériau de l'enroulement : Aluminium
• Écran électrostatique : entre primaire et secondaire, connecté à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe admissible : 125 °C
• Altitude maximale : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP00

Table des variantes (sélection)
Code | Puissance (kVA) | Courant d'appel (A) | Pertes à vide (W) | Pertes dépendantes (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 13
• Tension primaire/secondaire : 400 / 400 V
• Connexions : primaire Triangle, secondaire Étoile + N
• Groupe vectoriel : Dyn11
• Noyau : acier magnétique M270
• Enroulements : Aluminium
• Écran électrostatique : primaire et secondaire reliés à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe admissible : 125 °C
• Altitude maximale d'installation : 1000 m
• Classe environnementale : E1 - C1 - F0
• Installation : interne
• Degré de protection : IP00
• Normes : EN 60076 / IEC 61558 (le cas échéant)
