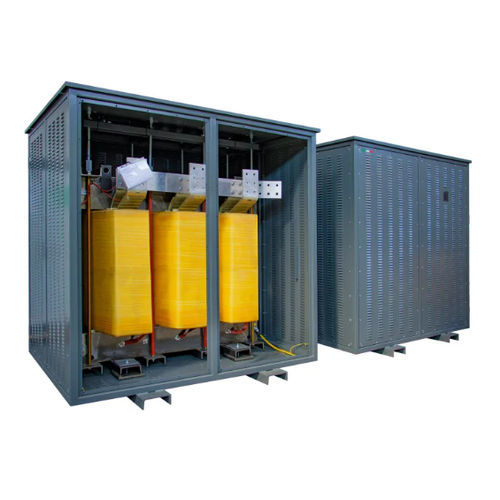

Transformateur d'isolement DZN0 K20 AL IP21

secpour service intérieurIEC

Présentation
Transformateur d'isolement basse tension pour distribution électrique et protection des équipements. Le DZN0 K20 AL IP21 est un transformateur d'isolement groupe vectoriel Dzn0, enroulement aluminium et noyau M270, conçu pour une installation intérieure afin d'isoler des charges sensibles, réduire les effets harmoniques (applications K factor) et améliorer la qualité de l'énergie.

Variantes - Tableau
DZN0 K20 AL IP21 28 | 28 | 28 | 375 | 730 | 4
DZN0 K20 AL IP21 36 | 36 | 18 | 440 | 860 | 4
DZN0 K20 AL IP21 45 | 45 | 18 | 480 | 900 | 4
DZN0 K20 AL IP21 58 | 58 | 18 | 670 | 990 | 4
DZN0 K20 AL IP21 63 | 63 | 18 | 730 | 1050 | 4
DZN0 K20 AL IP21 70 | 70 | 18 | 790 | 1160 | 4
DZN0 K20 AL IP21 80 | 80 | 15 | 830 | 1180 | 4
DZN0 K20 AL IP21 90 | 90 | 15 | 930 | 1320 | 4
DZN0 K20 AL IP21 100 | 100 | 15 | 980 | 1440 | 4
DZN0 K20 AL IP21 110 | 110 | 16 | 1030 | 1660 | 4
DZN0 K20 AL IP21 125 | 125 | 14 | 1180 | 1730 | 4
DZN0 K20 AL IP21 140 | 140 | 14 | 1280 | 1830 | 4
DZN0 K20 AL IP21 160 | 160 | 14 | 1380 | 1950 | 4
DZN0 K20 AL IP21 180 | 180 | 12 | 1530 | 2090 | 4
DZN0 K20 AL IP21 200 | 200 | 12 | 1570 | 2290 | 4
DZN0 K20 AL IP21 225 | 225 | 12 | 1730 | 2480 | 4
DZN0 K20 AL IP21 250 | 250 | 12 | 1850 | 2680 | 4
DZN0 K20 AL IP21 280 | 280 | 11 | 2020 | 3250 | 4
DZN0 K20 AL IP21 315 | 315 | 11 | 2240 | 3580 | 4
DZN0 K20 AL IP21 350 | 350 | 11 | 2400 | 3970 | 4
DZN0 K20 AL IP21 450 | 450 | 9 | 2970 | 4640 | 4
DZN0 K20 AL IP21 580 | 580 | 7 | 3200 | 5440 | 4
DZN0 K20 AL IP21 720 | 720 | 7 | 4320 | 6240 | 4.5
DZN0 K20 AL IP21 900 | 900 | 7 | 5280 | 7450 | 4.5
DZN0 K20 AL IP21 1100 | 1100 | 6 | 6600 | 8900 | 5
DZN0 K20 AL IP21 1400 | 1400 | 6 | 8100 | 10600 | 5

Caractéristiques / spécifications techniques

• Fréquence: 50 Hz
• Facteur K: 20
• Tension d'entrée: 400 V
• Tension de sortie: 400 V
• Connexion de l'enroulement primaire: Triangle
• Connexion de l'enroulement secondaire: Zig-zag
• Groupe vectoriel: Dzn0
• Matériau du noyau: M270 acier magnétique
• Matériau de l'enroulement: Aluminium
• Écran électrostatique: Entre le primaire et le secondaire, relié à la terre
• Température ambiante maximale: 40 °C
• Classe d'isolation: H
• Niveau d'isolation: 3
• Classe thermique: H
• Surchauffe (élévation de température): 125 °C
• Altitude maximale: 1000 m
• Classe environnementale - climatique - incendie: E1 - C1 - F0
• Installation: Interne
• Degré de protection: IP21
• Normes de référence: EN 60076 / IEC 61558 (le cas échéant)
