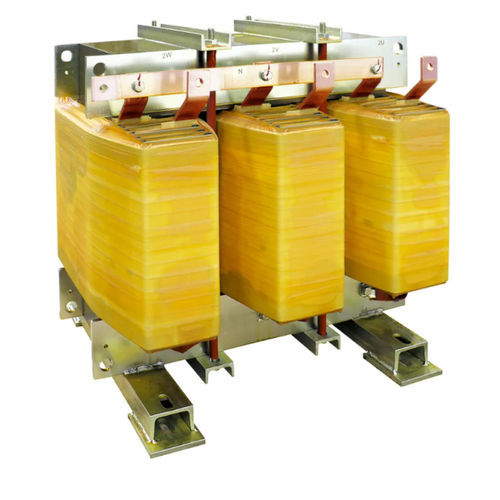

Transformateur d'isolement DZN0 K4 CU IP00

pour service intérieurIECà facteur K

Présentation
TRANSFORMATEURS D'ISOLEMENT EN BT
Le transformateur d'isolement DZN0 K4 CU IP00 d'Ortea Next est conçu pour des réseaux basse tension nécessitant une atténuation des harmoniques et une séparation galvanique. Il présente un groupe vectoriel Dzn0, des enroulements en cuivre et un noyau en acier magnétique M270. Une écran électrostatique entre le primaire et le secondaire est relié à la terre. Convient pour installation interne, degré de protection IP00. Normes de référence : EN 60076 / IEC 61558 (le cas échéant).

Caractéristiques techniques
Fréquence : 50 Hz
Facteur K : 4
Tension d'entrée : 400 V
Tension de sortie : 400 V
Connexion de l'enroulement primaire : Triangle
Connexion de l'enroulement secondaire : Zig-zag
Groupe vectoriel : Dzn0
Matériau du noyau : Acier magnétique M270
Matériau de l'enroulement : Cuivre
Écran électrostatique : Entre primaire et secondaire relié à la terre
Température ambiante maximale : 40 °C
Classe d'isolation : H
Niveau d'isolation : 3
Surchauffe (élévation de température) : 125 °C
Altitude maximale : 1000 m
Classe environnementale - climatique - incendie : E1 - C1 - F0
Installation : Interne
Degré de protection : IP00
Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes (tableau)
Code | Puissance (kVA) | Courant d'appel (A) | Pertes à vide (W) | Pertes dépendantes (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 4
• Tensions nominales : 400 V entrée / 400 V sortie
• Connexions : primaire en triangle, secondaire en zig-zag
• Groupe vectoriel : Dzn0
• Noyau : acier magnétique M270
• Enroulements : cuivre
• Écran électrostatique : entre primaire et secondaire relié à la terre
• Isolation : classe H, niveau 3
• Élévation de température admissible : 125 °C
• Température ambiante maximale : 40 °C
• Altitude maximale d'installation : 1000 m
• Classe environnementale : E1 - C1 - F0
• Installation : interne
• Degré de protection : IP00
• Normes : EN 60076 / IEC 61558 (le cas échéant)
