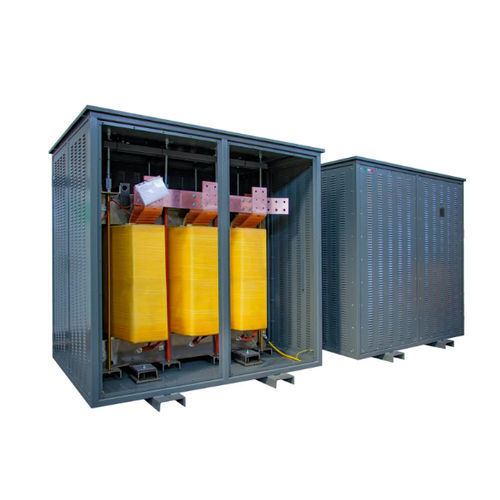

Transformateur d'isolement DYN11 K20 CU IP21

pour service intérieurIEC

Présentation
TRANSFORMATEURS D'ISOLEMENT EN BT
Le DYN11 K20 CU IP21 d'Ortea Next est un transformateur d'isolement pour applications basse tension (BT).

Général

• Marque: Ortea Next
• Type: Transformateur d'isolement basse tension
• Modèle (désignation sur la page): DYN11 K20 CU IP21

Caractéristiques principales (table)
Fréquence | 50 Hz
Facteur K | 20
Tension d'entrée | 400 V
Tension de sortie | 400 V
Connexion de l'enroulement primaire | Triangle
Connexion de l'enroulement secondaire | Étoile + N
Groupe vectoriel | Dyn11
Matériau du noyau | M270 acier magnétique
Matériau de l'enroulement | Cuivre
Schéma électrostatique | Entre le primaire et le secondaire reliés à la terre
Température ambiante maximale | 40 °C
Classe d'isolation | H
Niveau d'isolation | 3
Classe thermique | H
Surchauffe | 125
Altitude maximale | 1000 m
Classe environnementale - climatique - incendie | E1 - C1 - F0
Installation | Interne
Degré de protection | IP21
Normes de référence | EN 60076 / IEC 61558 (le cas échéant)

Variantes (table)
Code | Puissance | Courant d'appel | Pertes à vide | Pertes dépendantes | Vcc
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

Caractéristiques / spécifications techniques

• Fréquence: 50 Hz
• Facteur K: 20
• Tensions: entrée 400 V / sortie 400 V
• Connexions: primaire Triangle — secondaire Étoile + N
• Groupe vectoriel: Dyn11
• Noyau: M270 acier magnétique — Bobinage: Cuivre
• Schéma électrostatique: entre primaire et secondaire reliés à la terre
• Protection/Installation: IP21 — Interne
• Température ambiante maximale: 40 °C — Surchauffe: 125
• Altitude maximale: 1000 m
• Classe d'isolation: H — Niveau d'isolation: 3 — Classe thermique: H
• Classe environnementale (climatique - incendie): E1 - C1 - F0
• Normes de référence: EN 60076 / IEC 61558 (le cas échéant)
