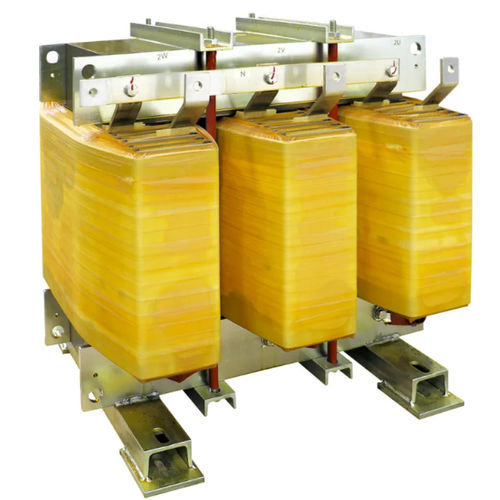

Transformateur d'isolement DYN11 K20 AL IP00

secpour service intérieurIEC

Produit
Transformateur d'isolement basse tension DYN11 K20 AL IP00. Tension nominale 400/400 V, 50 Hz; enroulements en aluminium; groupe vectoriel Dyn11; écran électrostatique mis à la terre entre primaire et secondaire. Conçu pour installation intérieure avec degré de protection IP00.

Caractéristiques techniques

• Fréquence : 50 Hz
• Facteur K : 20
• Tension entrée/sortie : 400 / 400 V
• Connexion enroulement primaire : Triangle
• Connexion enroulement secondaire : Étoile + N
• Groupe vectoriel : Dyn11
• Matériau noyau : Acier magnétique M270
• Matériau enroulement : Aluminium
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Température ambiante max : 40 °C
• Classe d'isolation/thermique : H
• Niveau d'isolation : 3
• Surcharge thermique (élévation) : 125
• Altitude max : 1000 m
• Classes environnementales : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP00
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes (Code - Puissance - Courant d'appel - Pertes à vide - Pertes dépendantes - Vcc %)
DYN11 K20 AL IP00 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP00 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP00 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP00 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP00 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP00 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP00 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP00 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP00 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP00 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP00 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP00 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP00 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP00 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP00 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP00 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP00 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP00 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP00 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP00 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP00 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP00 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP00 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP00 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP00 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP00 1400 | 1400 | 6 | 7600 | 9900 | 5

Applications & installation

• Isolation galvanique des réseaux BT et protection des équipements sensibles
• Amélioration de la qualité d'alimentation et réduction des perturbations en mode commun
• Salles électriques intérieures, armoires de distribution et tableaux de commande
• Installation fixe en intérieur ; assurer ventilation et mise à la terre de l'écran électrostatique

Normes et conformité
Conforme aux parties applicables des normes EN 60076 et IEC 61558. Vérifier les exigences locales et le site avant installation.
