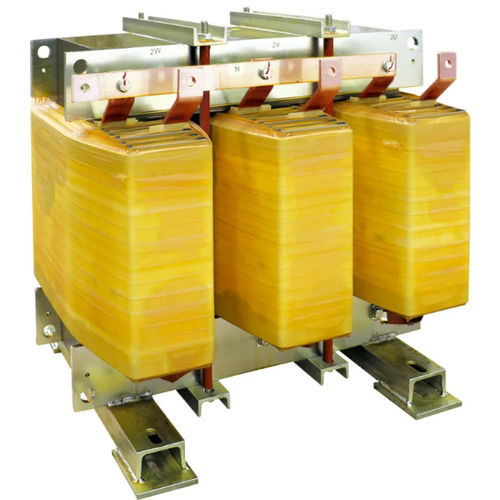

Transformateur d'isolement DYN11 K20 CU IP00

secpour service intérieurIEC

Présentation
Transformateur d'isolement basse tension conçu pour l'isolation électrique et la réduction des courants harmoniques dans les réseaux BT industriels.

Spécifications techniques (résumé)
Fréquence : 50 Hz
Facteur K : 20
Tension d'entrée : 400 V
Tension de sortie : 400 V
Connexion de l'enroulement primaire : Triangle
Connexion de l'enroulement secondaire : Étoile + N
Groupe vectoriel : Dyn11
Matériau du noyau : M270 acier magnétique
Matériau de l'enroulement : Cuivre
Écran électrostatique : Entre le primaire et le secondaire, relié à la terre
Température ambiante maximale : 40 °C
Classe d'isolation : H
Niveau d'isolation : 3
Classe thermique : H
Surchauffe : 125 K
Altitude maximale : 1000 m
Classe environnementale - climatique - incendie : E1 - C1 - F0
Installation : Interne
Degré de protection : IP00
Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Tableau des variantes
DYN11 K20 CU IP00 7 | 7 kVA | Courant d'appel : 45 A | Pertes à vide : 150 W | Pertes en charge : 220 W | Vcc % : 3.5
DYN11 K20 CU IP00 9 | 9 kVA | Courant d'appel : 45 A | Pertes à vide : 170 W | Pertes en charge : 270 W | Vcc % : 3.5
DYN11 K20 CU IP00 10 | 10 kVA | Courant d'appel : 45 A | Pertes à vide : 180 W | Pertes en charge : 340 W | Vcc % : 3.5
DYN11 K20 CU IP00 14 | 14 kVA | Courant d'appel : 42 A | Pertes à vide : 210 W | Pertes en charge : 370 W | Vcc % : 3.5
DYN11 K20 CU IP00 18 | 18 kVA | Courant d'appel : 42 A | Pertes à vide : 240 W | Pertes en charge : 440 W | Vcc % : 3.5
DYN11 K20 CU IP00 22 | 22 kVA | Courant d'appel : 35 A | Pertes à vide : 270 W | Pertes en charge : 510 W | Vcc % : 3.5
DYN11 K20 CU IP00 28 | 28 kVA | Courant d'appel : 28 A | Pertes à vide : 340 W | Pertes en charge : 540 W | Vcc % : 4
DYN11 K20 CU IP00 36 | 36 kVA | Courant d'appel : 26 A | Pertes à vide : 400 W | Pertes en charge : 610 W | Vcc % : 4
DYN11 K20 CU IP00 45 | 45 kVA | Courant d'appel : 23 A | Pertes à vide : 460 W | Pertes en charge : 690 W | Vcc % : 4
DYN11 K20 CU IP00 58 | 58 kVA | Courant d'appel : 21 A | Pertes à vide : 530 W | Pertes en charge : 800 W | Vcc % : 4
DYN11 K20 CU IP00 63 | 63 kVA | Courant d'appel : 20 A | Pertes à vide : 570 W | Pertes en charge : 860 W | Vcc % : 4
DYN11 K20 CU IP00 70 | 70 kVA | Courant d'appel : 19 A | Pertes à vide : 610 W | Pertes en charge : 920 W | Vcc % : 4
DYN11 K20 CU IP00 80 | 80 kVA | Courant d'appel : 19 A | Pertes à vide : 650 W | Pertes en charge : 980 W | Vcc % : 4
DYN11 K20 CU IP00 90 | 90 kVA | Courant d'appel : 18 A | Pertes à vide : 700 W | Pertes en charge : 1080 W | Vcc % : 4
DYN11 K20 CU IP00 100 | 100 kVA | Courant d'appel : 17 A | Pertes à vide : 750 W | Pertes en charge : 1170 W | Vcc % : 4
DYN11 K20 CU IP00 110 | 110 kVA | Courant d'appel : 16 A | Pertes à vide : 820 W | Pertes en charge : 1290 W | Vcc % : 4
DYN11 K20 CU IP00 125 | 125 kVA | Courant d'appel : 15 A | Pertes à vide : 880 W | Pertes en charge : 1410 W | Vcc % : 4
DYN11 K20 CU IP00 140 | 140 kVA | Courant d'appel : 15 A | Pertes à vide : 940 W | Pertes en charge : 1530 W | Vcc % : 4
DYN11 K20 CU IP00 160 | 160 kVA | Courant d'appel : 14 A | Pertes à vide : 1010 W | Pertes en charge : 1680 W | Vcc % : 4
DYN11 K20 CU IP00 180 | 180 kVA | Courant d'appel : 13 A | Pertes à vide : 1080 W | Pertes en charge : 1830 W | Vcc % : 4
DYN11 K20 CU IP00 200 | 200 kVA | Courant d'appel : 13 A | Pertes à vide : 1160 W | Pertes en charge : 2010 W | Vcc % : 4
DYN11 K20 CU IP00 225 | 225 kVA | Courant d'appel : 12 A | Pertes à vide : 1250 W | Pertes en charge : 2200 W | Vcc % : 4
DYN11 K20 CU IP00 250 | 250 kVA | Courant d'appel : 12 A | Pertes à vide : 1340 W | Pertes en charge : 2400 W | Vcc % : 4
DYN11 K20 CU IP00 280 | 280 kVA | Courant d'appel : 11 A | Pertes à vide : 1460 W | Pertes en charge : 2680 W | Vcc % : 4
DYN11 K20 CU IP00 315 | 315 kVA | Courant d'appel : 11 A | Pertes à vide : 1570 W | Pertes en charge : 2960 W | Vcc % : 4
DYN11 K20 CU IP00 350 | 350 kVA | Courant d'appel : 10 A | Pertes à vide : 1670 W | Pertes en charge : 3220 W | Vcc % : 4
DYN11 K20 CU IP00 450 | 450 kVA | Courant d'appel : 9 A | Pertes à vide : 1930 W | Pertes en charge : 3890 W | Vcc % : 4
DYN11 K20 CU IP00 580 | 580 kVA | Courant d'appel : 9 A | Pertes à vide : 2250 W | Pertes en charge : 4710 W | Vcc % : 4
DYN11 K20 CU IP00 720 | 720 kVA | Courant d'appel : 8 A | Pertes à vide : 2580 W | Pertes en charge : 5580 W | Vcc % : 4.5

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 20
• Tension primaire : 400 V
• Tension secondaire : 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Étoile + N
• Groupe vectoriel : Dyn11
• Matériau du noyau : M270 acier magnétique
• Matériau de l'enroulement : Cuivre
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe : 125 K
• Altitude maximale : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP00
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)
