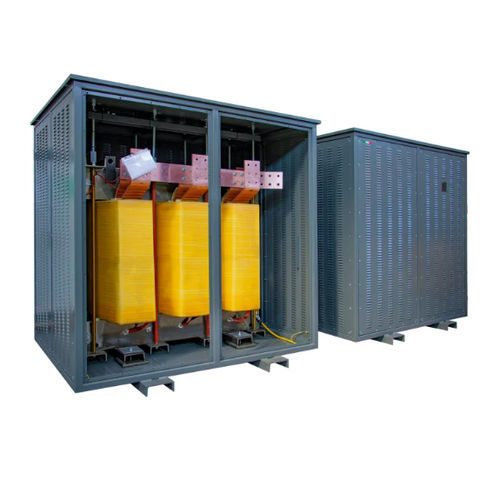

Transformateur d'isolement DYN11 K4 CU IP21

secpour service intérieurIEC

Présentation
Transformateur d'isolement basse tension destiné aux installations industrielles en intérieur. Conçu pour réseaux 400/400 V, groupe vectoriel Dyn11, enroulements en cuivre (CU) et adapté aux charges harmoniques K‑factor 4.

Caractéristiques techniques (résumé)
Fréquence : 50 Hz
Facteur K : 4
Tension d'entrée : 400 V
Tension de sortie : 400 V
Connexion primaire : Triangle (Δ)
Connexion secondaire : Étoile + N (Y)
Groupe vectoriel : Dyn11
Matériau du noyau : Acier magnétique M270
Matériau des enroulements : Cuivre
Écran électrostatique : Entre primaire et secondaire, relié à la terre
Température ambiante max. : 40 °C
Classe d'isolation : H
Niveau d'isolation : 3
Classe thermique : H
Surchauffe : 125 °C
Altitude max. : 1000 m
Classe environnementale - climatique - incendie : E1 - C1 - F0
Installation : Interne
Degré de protection : IP21
Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes disponibles (Code / Puissance (kVA) / Courant d'appel / Pertes à vide / Pertes dépendantes / Vcc %)
DYN11 K4 CU IP21 10 | 10 | 32 | 150 | 430 | 3.5
DYN11 K4 CU IP21 12 | 12 | 32 | 170 | 530 | 3.5
DYN11 K4 CU IP21 15 | 15 | 32 | 180 | 660 | 3.5
DYN11 K4 CU IP21 20 | 20 | 30 | 210 | 720 | 3.5
DYN11 K4 CU IP21 25 | 25 | 30 | 240 | 860 | 3.5
DYN11 K4 CU IP21 30 | 30 | 25 | 270 | 1000 | 3.5
DYN11 K4 CU IP21 40 | 40 | 20 | 340 | 1060 | 4
DYN11 K4 CU IP21 50 | 50 | 18 | 400 | 1190 | 4
DYN11 K4 CU IP21 63 | 63 | 17 | 460 | 1350 | 4
DYN11 K4 CU IP21 80 | 80 | 15 | 530 | 1560 | 4
DYN11 K4 CU IP21 90 | 90 | 15 | 570 | 1680 | 4
DYN11 K4 CU IP21 100 | 100 | 14 | 610 | 1800 | 4
DYN11 K4 CU IP21 110 | 110 | 13 | 650 | 1930 | 4
DYN11 K4 CU IP21 125 | 125 | 13 | 700 | 2110 | 4
DYN11 K4 CU IP21 140 | 140 | 12 | 750 | 2290 | 4
DYN11 K4 CU IP21 160 | 160 | 12 | 820 | 2530 | 4
DYN11 K4 CU IP21 180 | 180 | 11 | 880 | 2770 | 4
DYN11 K4 CU IP21 200 | 200 | 11 | 940 | 3000 | 4
DYN11 K4 CU IP21 225 | 225 | 10 | 1010 | 3290 | 4
DYN11 K4 CU IP21 250 | 250 | 10 | 1080 | 3580 | 4
DYN11 K4 CU IP21 280 | 280 | 9 | 1160 | 3930 | 4
DYN11 K4 CU IP21 315 | 315 | 9 | 1250 | 4320 | 4
DYN11 K4 CU IP21 350 | 350 | 8 | 1340 | 4710 | 4
DYN11 K4 CU IP21 400 | 400 | 8 | 1460 | 5260 | 4
DYN11 K4 CU IP21 450 | 450 | 8 | 1570 | 5800 | 4
DYN11 K4 CU IP21 500 | 500 | 7 | 1670 | 6320 | 4
DYN11 K4 CU IP21 630 | 630 | 7 | 1930 | 7630 | 4
DYN11 K4 CU IP21 800 | 800 | 6 | 2250 | 9230 | 4
DYN11 K4 CU IP21 1000 | 1000 | 6 | 2580 | 10940 | 4.5

Caractéristiques / spécifications techniques

• Fréquence: 50 Hz
• Facteur K: 4
• Tension d'entrée: 400 V
• Tension de sortie: 400 V
• Connexion primaire: Triangle (Δ)
• Connexion secondaire: Étoile + N (Y)
• Groupe vectoriel: Dyn11
• Matériau du noyau: Acier magnétique M270
• Matériau de l'enroulement: Cuivre
• Schéma électrostatique: Entre le primaire et le secondaire reliés à la terre
• Température ambiante maximale: 40 °C
• Classe d'isolation: H
• Niveau d'isolation: 3
• Classe thermique: H
• Surchauffe (élévation de température): 125 °C
• Altitude maximale: 1000 m
• Classe environnementale - climatique - incendie: E1 - C1 - F0
• Installation: Interne
• Degré de protection: IP21
• Normes de référence: EN 60076 / IEC 61558 (le cas échéant)
