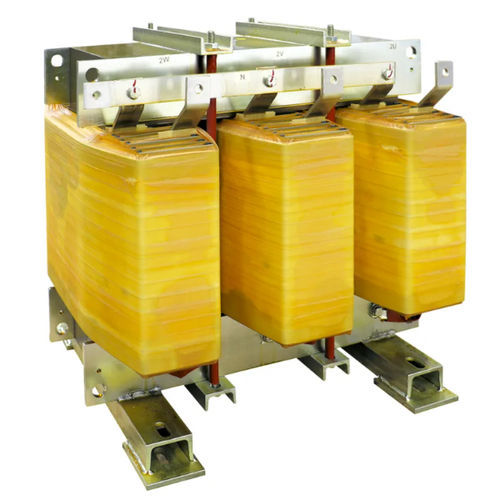

Transformateur d'isolement DYN11 K4 AL IP00

secpour service intérieurIEC

Présentation
Ortea DYN11 K4 AL IP00 est un transformateur d'isolement basse tension pour installations intérieures industrielles. Conçu pour l'isolation électrique, la tolérance aux harmoniques (facteur K 4) et la distribution standard en 400/400 V.

Résumé
Conçu pour isoler les circuits primaire et secondaire tout en assurant un transfert d'énergie efficace. Éléments clés : connexion primaire en triangle, secondaire en étoile + N, groupe vectoriel Dyn11, noyau M270 et enroulements en aluminium avec écran électrostatique mis à la terre. Fréquence nominale 50 Hz.

Spécifications techniques (résumé)
Fréquence | 50 Hz
Facteur K | 4
Tension d'entrée | 400 V
Tension de sortie | 400 V
Connexion enroulement primaire | Triangle
Connexion enroulement secondaire | Étoile + N
Groupe vectoriel | Dyn11
Matériau du noyau | Acier magnétique M270
Matériau des enroulements | Aluminium
Écran électrostatique | Entre primaire et secondaire, relié à la terre
Température ambiante max (°C) | 40
Classe d'isolation | H
Niveau d'isolation | 3
Classe thermique | H
Élévation de température (°C) | 125
Altitude max (m) | 1000
Classe environnementale - climatique - incendie | E1 - C1 - F0
Installation | Interne
Degré de protection | IP00
Normes de référence | EN 60076 / IEC 61558 (le cas échéant)

Tableau des variantes (extrait)
DYN11 K4 AL IP00 40 | 40 kVA | Courant d'appel 18 | Pertes à vide 350 W | Pertes en charge 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

Degré de protection

• IP00

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 4
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Étoile + N
• Groupe vectoriel : Dyn11
• Matériau du noyau : Acier magnétique M270
• Matériau des enroulements : Aluminium
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe : 125 °C
• Altitude maximale : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP00
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)
