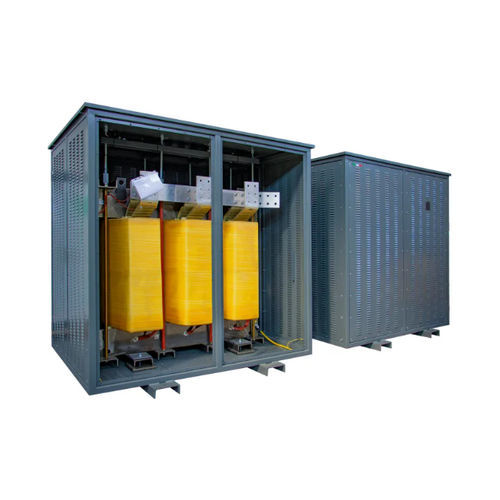

Transformateur d'isolement DYN11 K13 AL IP21

secpour service intérieurIEC

Présentation
Le DYN11 K13 AL IP21 d'Ortea Next est un transformateur d'isolation basse tension conçu pour les installations industrielles soumises à des charges riches en harmoniques. Il assure une séparation galvanique entre primaire et secondaire et intègre un écran électrostatique relié à la terre pour réduire les perturbations et améliorer la sécurité.

Type de produit
TRANSFORMATEURS D'ISOLEMENT EN BT

Table des variantes (Code | Puissance [kVA] | Courant d'appel [A] | Pertes à vide | Pertes dépendantes | Vcc)
DYN11 K13 AL IP21 30 | 30 kVA | 24 A | 350 W | 850 W | 4
DYN11 K13 AL IP21 40 | 40 kVA | 15 A | 410 W | 1000 W | 4
DYN11 K13 AL IP21 50 | 50 kVA | 15 A | 450 W | 1080 W | 4
DYN11 K13 AL IP21 63 | 63 kVA | 15 A | 630 W | 1150 W | 4
DYN11 K13 AL IP21 70 | 70 kVA | 15 A | 680 W | 1210 W | 4
DYN11 K13 AL IP21 80 | 80 kVA | 15 A | 740 W | 1320 W | 4
DYN11 K13 AL IP21 90 | 90 kVA | 13 A | 780 W | 1380 W | 4
DYN11 K13 AL IP21 100 | 100 kVA | 13 A | 870 W | 1520 W | 4
DYN11 K13 AL IP21 110 | 110 kVA | 13 A | 920 W | 1640 W | 4
DYN11 K13 AL IP21 125 | 125 kVA | 13 A | 960 W | 1880 W | 4
DYN11 K13 AL IP21 140 | 140 kVA | 12 A | 1100 W | 1980 W | 4
DYN11 K13 AL IP21 160 | 160 kVA | 11 A | 1200 W | 2120 W | 4
DYN11 K13 AL IP21 180 | 180 kVA | 11 A | 1290 W | 2280 W | 4
DYN11 K13 AL IP21 200 | 200 kVA | 10 A | 1430 W | 2420 W | 4
DYN11 K13 AL IP21 225 | 225 kVA | 10 A | 1470 W | 2620 W | 4
DYN11 K13 AL IP21 250 | 250 kVA | 10 A | 1620 W | 2850 W | 4
DYN11 K13 AL IP21 280 | 280 kVA | 10 A | 1730 W | 3180 W | 4
DYN11 K13 AL IP21 315 | 315 kVA | 9 A | 1890 W | 3600 W | 4
DYN11 K13 AL IP21 350 | 350 kVA | 9 A | 2100 W | 4100 W | 4
DYN11 K13 AL IP21 400 | 400 kVA | 9 A | 2250 W | 4530 W | 4
DYN11 K13 AL IP21 500 | 500 kVA | 8 A | 2780 W | 5250 W | 4
DYN11 K13 AL IP21 630 | 630 kVA | 7 A | 3000 W | 6180 W | 4
DYN11 K13 AL IP21 800 | 800 kVA | 6 A | 4050 W | 7180 W | 4.5
DYN11 K13 AL IP21 1000 | 1000 kVA | 6 A | 4950 W | 8450 W | 4.5
DYN11 K13 AL IP21 1250 | 1250 kVA | 5 A | 6200 W | 10400 W | 5
DYN11 K13 AL IP21 1600 | 1600 kVA | 5 A | 7600 W | 12250 W | 5

Caractéristiques techniques (extrait)

• Fréquence : 50 Hz
• Facteur K : 13
• Tension d'entrée / de sortie : 400 / 400 V
• Connexion enroulement primaire : Triangle
• Connexion enroulement secondaire : Étoile + N
• Groupe vectoriel : Dyn11
• Matériau du noyau : Acier magnétique M270
• Matériau de l'enroulement : Aluminium
• Écran électrostatique entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation / classe thermique : H
• Niveau d'isolation : 3
• Surchauffe (élévation de température) : 125
• Altitude maximale : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : Intérieure
• Degré de protection : IP21
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)
