Transformateur d'isolement DYN11 K4 CU IP00

secpour service intérieurIEC

Présentation

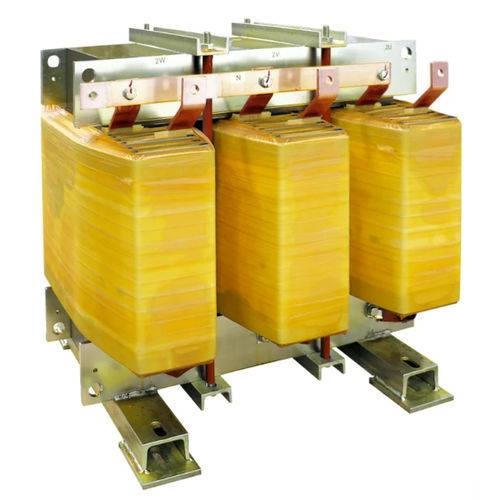

Ortea Next DYN11 K4 CU IP00 est un transformateur d'isolement basse tension destiné aux installations intérieures. Il assure une séparation galvanique entre primaire et secondaire et est conçu pour des charges non linéaires (facteur K = 4).

Caractéristiques principales

• Type : Transformateur d'isolement basse tension
• Facteur K : 4 (pour charges non linéaires)
• Groupe vectoriel : Dyn11
• Matériau des enroulements : Cuivre
• Matériau du noyau : Acier magnétique M270
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Degré de protection : IP00 (type ouvert)

Applications

• Séparation des réseaux d'alimentation en environnements industriels et tertiaires
• Amélioration de la qualité de l'énergie pour équipements électroniques sensibles
• Utilisation dans tableaux de distribution, salles de contrôle et alimentations de machines

Spécifications techniques

• Fréquence : 50 Hz
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexion enroulement primaire : Triangle
• Connexion enroulement secondaire : Étoile + N
• Groupe vectoriel : Dyn11
• Matériau du noyau : Acier magnétique M270
• Matériau de l'enroulement : Cuivre
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe (ΔT max) : 125 °C
• Altitude maximale : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP00
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes (Référence - Puissance kVA - Courant d'appel A - Pertes à vide W - Pertes en charge W - Vcc %)
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

Installation & normes
Conçu pour une installation en intérieur. L'écran électrostatique doit être raccordé à la terre. Se référer à la norme EN 60076 / IEC 61558 et aux réglementations locales pour l'installation, la ventilation et les distances de sécurité.
